Questões de Engenharia Eletrônica do ano 2014

Pesquise questões de concurso nos filtros abaixo

Listagem de Questões de Engenharia Eletrônica do ano 2014

#Questão 794107 - Engenharia Eletrônica, Eletrônica Digital, CESPE / CEBRASPE, 2014, Instituto Nacional da Propriedade Industrial (INPI), Pesquisador em Propriedade Industrial

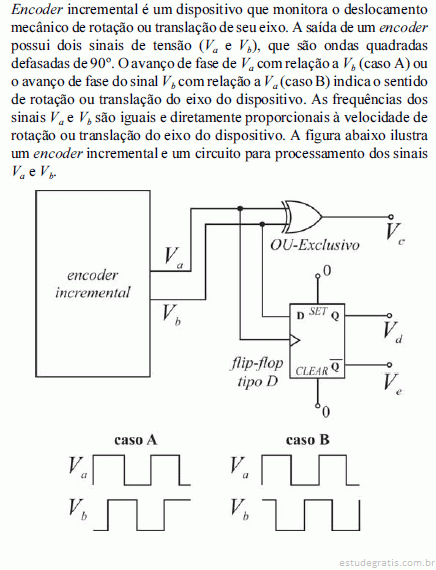

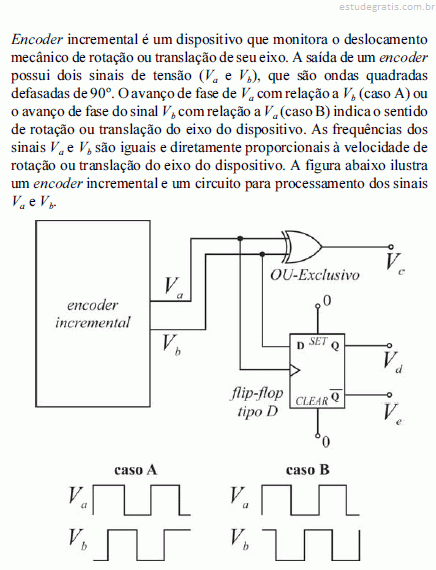

A respeito do circuito apresentado, julgue os itens de 75 a 80, considerando que os sinais Va e Vb possam ser interpretados como sinais lógicos.

Utilizando-se um circuito contador cujo sinal de relógio (clock) seja Vb e que tenha uma entrada lógica de ajuste de modo incremento ou decremento, é possível obter uma palavra digital na saída que indica o posicionamento do eixo do encoder.

#Questão 794109 - Engenharia Eletrônica, Eletrônica Digital, CESPE / CEBRASPE, 2014, Instituto Nacional da Propriedade Industrial (INPI), Pesquisador em Propriedade Industrial

A respeito do circuito apresentado, julgue os itens de 75 a 80, considerando que os sinais Va e Vb possam ser interpretados como sinais lógicos.

Os sinais Vd e Ve apresentam níveis lógicos iguais em qualquer instante.

#Questão 794110 - Engenharia Eletrônica, Eletrônica Digital, CESPE / CEBRASPE, 2014, Instituto Nacional da Propriedade Industrial (INPI), Pesquisador em Propriedade Industrial

A respeito do circuito apresentado, julgue os itens de 75 a 80, considerando que os sinais Va e Vb possam ser interpretados como sinais lógicos.

O sinal Vd apresentará nível baixo se a defasagem entre Va e Vb for conforme aquela mostrada no caso A da figura; no entanto, apresentará nível alto se a defasagem for conforme o caso B.

#Questão 794111 - Engenharia Eletrônica, Eletrônica Digital, CESPE / CEBRASPE, 2014, Instituto Nacional da Propriedade Industrial (INPI), Pesquisador em Propriedade Industrial

A respeito do circuito apresentado, julgue os itens de 75 a 80, considerando que os sinais Va e Vb possam ser interpretados como sinais lógicos.

Vc indica o sentido de rotação ou translação do eixo do encoder.

#Questão 794112 - Engenharia Eletrônica, Eletrônica Digital, CESPE / CEBRASPE, 2014, Instituto Nacional da Propriedade Industrial (INPI), Pesquisador em Propriedade Industrial

Considerando que dois sistemas digitais se comuniquem transferindo dados numéricos representados por palavras de 2 bytes, julgue os próximos itens. O dado 111111111111111, representado em base binária, possuirá, em base hexadecimal, valor igual a 3FFF.
