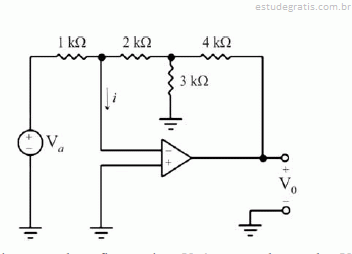

No circuito mostrado na figura acima, Va é a tensão de entrada e V0 é a tensão de saída. Considerando que o amplificador operacional seja ideal, julgue os próximos itens.

O ganho de tensão do circuito é infinito.

Um especialista tem a tarefa de projetar dois sistemas eletrônicos, um para captação de sinais eletrocardiográficos e outro para detecção de sinais eletromiográficos de superfície. Ele deve também projetar um sistema para medida de saturação de oxigênio por meio de oximetria de pulso.

Com relação a essa situação, julgue os itens de 107 a 113.

O amplificador de instrumentação que é utilizado no sistema de detecção de sinais eletromiográficos deve apresentar alta razão de rejeição de modo comum (common mode rejectio ratio – CMRR), de forma que o amplificador possa rejeitar melhor a interferência de 60 Hz (no caso do Brasil).

Com relação a sensores de grandezas físicas em aplicações médicas, julgue os itens que se seguem. Os dispositivos denominados strain gauges, utilizados para a medida de força, são embasados no efeito piezelétrico e têm a vantagem de não necessitarem de células de carga para seu uso.

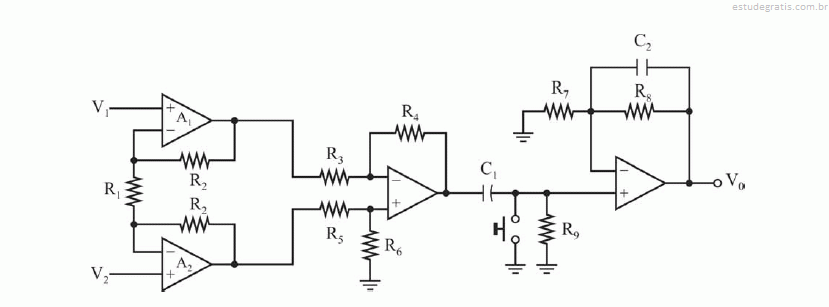

A figura acima mostra um circuito simples para amplificação de um eletrocardiograma (ECG), composto por um amplificador de instrumentação, com três amplificadores operacionais, por um filtro passa-alta e por um amplificador não inversor. As entradas são V1 e V2, e a saída está representada por V0. Com relação a esse circuito e a amplificadores de biopotenciais em geral, julgue os itens a seguir.

A frequência de corte do filtro formado pelo capacitor C1 e pelo resistor R9 é inversamente proporcional ao valor da capacitância do capacitor C1.

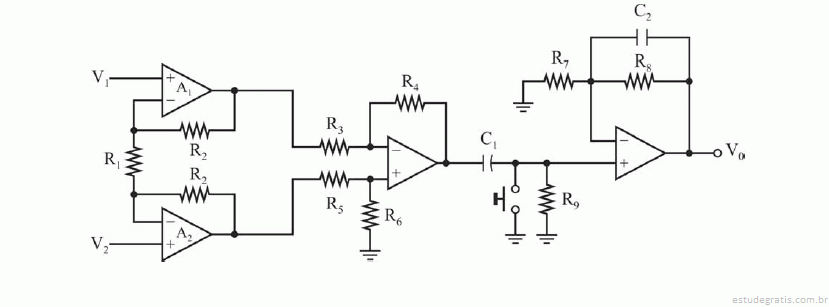

A figura acima mostra um circuito simples para amplificação de um eletrocardiograma (ECG), composto por um amplificador de instrumentação, com três amplificadores operacionais, por um filtro passa-alta e por um amplificador não inversor. As entradas são V1 e V2, e a saída está representada por V0. Com relação a esse circuito e a amplificadores de biopotenciais em geral, julgue os itens a seguir.

Considerando-se que os resistores R3 e R5 tenham o mesmo valor, que os resistores R4 e R6 tenham o mesmo valor e que o amplificador operacional conectado a esses resistores tenha CMRR muito alto (>120 dB), é correto afirmar que o circuito à esquerda do capacitor C1 funcionará como um amplificador de instrumentação.
