Questões de Engenharia Eletrônica do ano 2014

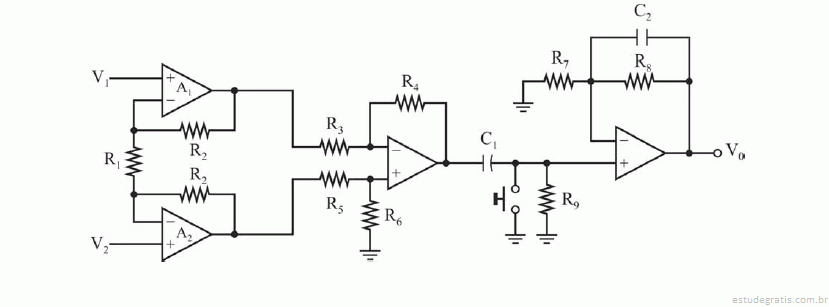

A figura acima mostra um circuito simples para amplificação de um eletrocardiograma (ECG), composto por um amplificador de instrumentação, com três amplificadores operacionais, por um filtro passa-alta e por um amplificador não inversor. As entradas são V₁ e V₂, e a saída está representada por V₀. Com relação a esse circuito e a amplificadores de biopotenciais em geral, julgue os itens a seguir.

A figura acima mostra um circuito simples para amplificação de um eletrocardiograma (ECG), composto por um amplificador de instrumentação, com três amplificadores operacionais, por um filtro passa-alta e por um amplificador não inversor. As entradas são V₁ e V₂, e a saída está representada por V₀. Com relação a esse circuito e a amplificadores de biopotenciais em geral, julgue os itens a seguir.

Quanto à classificação de sinais e aos sistemas discretos, julgue o item abaixo. Os sinais digitais são definidos apenas em valores discretos do tempo, os quais são usualmente múltiplos de uma quantidade básica denominada período de amostragem. As amplitudes das amostras desse tipo de sinal podem assumir quaisquer valores, desde que sejam números reais.

No que se refere aos filtros digitais, julgue os itens subsequentes. Os filtros de Bessel e de Butterworth são exemplos de filtros IIR. Os primeiros possuem máxima planura na banda passante, ao passo que os últimos possuem atraso de fase diretamente proporcional à frequência.

No que se refere aos filtros digitais, julgue os itens subsequentes. Nos filtros digitais de Chebychev do tipo passa-baixas, as derivadas, na frequência de zero hertz, de todas as ordens da curva que representa o módulo da função de transferência são nulas e o módulo da função de transferência na frequência de amostragem é igual a zero.
