Questões de Engenharia Eletrônica do ano 2012

  • A.

    a componente imaginária da corrente vale 2 A.

  • B.

    a componente real da corrente é maior que a imaginária.

  • C.

    o módulo da corrente vale 40 A.

  • D.

    o fasor da corrente tem apenas componente imaginária.

  • E.

    o fasor da corrente tem apenas componente real.

Clique em uma opção abaixo para responder a questão:

A corrente que atravessa um circuito RC série vale (2 + j2) A. A resistência vale 10 Ω e a reatância do capacitor (10 ∠ −90°) Ω. A tensão total sobre o circuito vale:

  • A.

    (40 ∠ 90°) V

  • B.

    (40 ∠ 0°) V

  • C.

    40 ∠ −90°) V

  • D.

    (20 ∠ 0°) V

  • E.

    (20 ∠ −45°) V

Clique em uma opção abaixo para responder a questão:

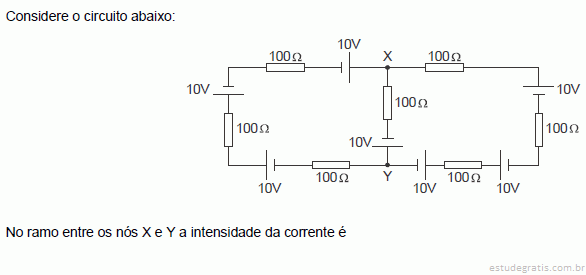

  • A.

    80 mA no sentido de X para Y.

  • B.

    40 mA no sentido de X para Y.

  • C.

    20 mA no sentido de Y para X.

  • D.

    60 mA no sentido de Y para X.

  • E.

    nula.

Clique em uma opção abaixo para responder a questão:

  • A.

    maior que 1,2 Ù.

  • B.

    menor que 0,3 Ù.

  • C.

    entre 0,5 e 0,6 Ù.

  • D.

    entre 0,8 e 1,4 Ù.

  • E.

    entre 0,2 e 0,5 Ù.

Clique em uma opção abaixo para responder a questão:

Uma onda eletromagnética se propaga pelo espaço livre com comprimento de onda de 5000 μm. Nesse caso, a sua frequência vale:

  • A.

    150 GHz

  • B.

    60 GHz

  • C.

    30 GHz

  • D.

    150 MHz

  • E.

    60 MHz

Clique em uma opção abaixo para responder a questão:

  • A.

    10 e 400

  • B.

    10 e 100

  • C.

    20 e 200

  • D.

    20 e 100

  • E.

    20 e 400

Clique em uma opção abaixo para responder a questão:

Sobre a arquitetura do microcontrolador da família 8051, analise as afirmações abaixo:

I. TCON é o registro que controla a entrada e a saída de comunicação serial.

II. O banco de registros R0 a R7 encontra-se nos endereços 00H a 07H da memória RAM, mas pode ser deslocado para outras três regiões predefinidas da mesma.

III. TH0 e TL0 formam um registro de 16 bits para operar como contador ou temporizador em função da programação do registro TMOD.

É correto o que consta APENAS em

  • A.

    I.

  • B.

    II.

  • C.

    I e II.

  • D.

    I e III.

  • E.

    II e III.

Clique em uma opção abaixo para responder a questão:

É possível implementar uma porta NOR de duas entradas usando necessariamente e apenas

  • A.

    duas portas XOR de duas entradas.

  • B.

    três portas AND de duas entradas e uma porta NAND de três entradas.

  • C.

    quatro portas NAND de duas entradas.

  • D.

    três portas OR de duas entradas e uma porta AND de três entradas.

  • E.

    duas portas NOT e uma porta OR de duas entradas.

Clique em uma opção abaixo para responder a questão:

Deseja-se acionar um LED a partir de uma tensão de 24 VDC no seu ponto de operação dado por 20 mA × 1,8 V. O valor comercial mais adequado do resistor limitador de corrente a ser conectado em série com o LED é:

  • A.

    1 kÙ

  • B.

    10 kÙ

  • C.

    100 kÙ

  • D.

    1 MÙ

  • E.

    10 MÙ

Clique em uma opção abaixo para responder a questão:

São circuitos integrados lineares comerciais que funcionam como reguladores de tensão:

  • A.

    KA566 e LM723

  • B.

    LM7815 e LM723

  • C.

    LM7912 e NE555

  • D.

    LM340 e DM4066

  • E.

    NE555 e LM741

Clique em uma opção abaixo para responder a questão:
