Questões de Engenharia Eletrônica do ano 2009

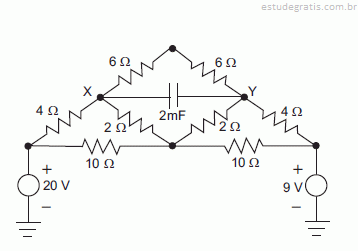

A figura acima apresenta um circuito elétrico com fontes de corrente contínua. O capacitor encontra-se operando em regime permanente. A ddp, em volts, entre os terminais X e Y do capacitor é, aproximadamente,

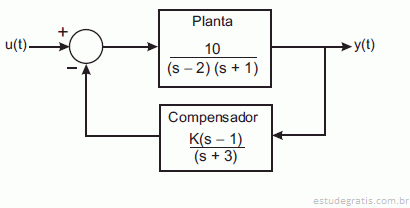

Considere o sistema de controle em malha fechada ilustrado na figura acima, onde K > 0 representa o ganho a ser ajustado no compensador. Pelo compensador adotado e levando-se em conta o diagrama do lugar das raízes (root locus) desse sistema, conclui-se que o sistema será

A)

estável para qualquer valor de K > 0.

B)

estável, mas somente para K  10.

C) estável, mas somente para K30.

D)

estável, mas somente para

E)

instável para qualquer valor de K > 0.

Considere o modelo de um sistema linear dado pela seguinte representação em espaço de estado:

Os polos deste sistema são:

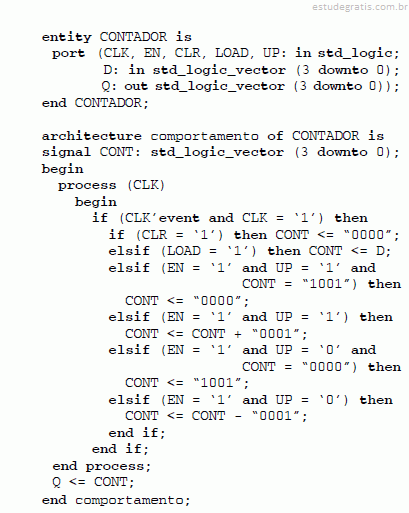

Considere a arquitetura implementada a seguir.

Esta arquitetura se refere a um contador do tipo
