Questões de Engenharia Eletrônica do ano 2009

No sistema de endereçamento do IPv4, a máscara de subrede permite a separação do endereço de rede ou subrede da identificação do host. Qual o número de hosts que uma subrede que opera com uma máscara igual a 255.255.255.192 poderá suportar?

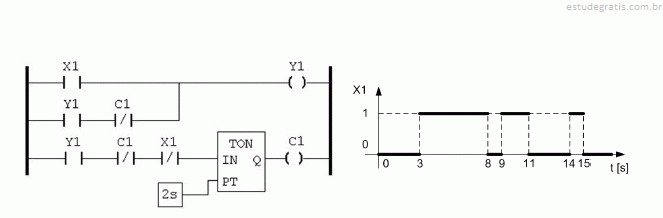

No programa LADDER da figura acima, X1, Y1 e C1 são variáveis booleanas e TON é um temporizador, com atraso no acionamento e com o tempo especificado em segundos. O gráfico apresenta a forma de onda da variável X1. Com base no intervalo do gráfico e considerando o temporizador inicialmente zerado, qual o tempo total, em segundos, em que a variável Y1 assume o valor lógico 1?

O Protocolo de Acesso ao Meio para a comunicação entre estações ativas da rede, numa arquitetura multi-mestre PROFIBUS, é do tipo

Devido à compressibilidade do fluido confinado na câmara inferior do êmbolo de um macaco hidráulico, ocorre a oscilação da carga sustentada pelo mesmo. Suponha que o êmbolo tenha massa desprezível, que o atrito e o vazamento também sejam desprezíveis e que a câmara superior do êmbolo esteja aberta à atmosfera.

Considere:

- área inferior do êmbolo: 2 x 10^-3 m²

- volume do fluido confinado: 2 x 10^-4 m³

- massa da carga: 1.000 kg - módulo de compressibilidade efetiva do fluido: 20 x 108 N/m²

O valor da frequência de oscilação da carga, em rad/s, é:

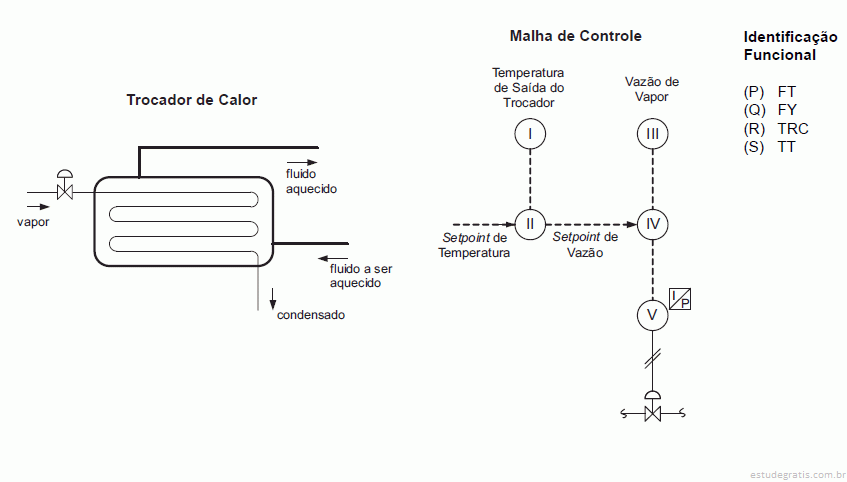

A figura acima apresenta o diagrama de um trocador de calor e sua correspondente malha de controle de temperatura. A associação correta entre os números dos instrumentos indicados na malha de controle e as letras da lista de identificação funcional, segundo a Norma ISA S 5.1, é:
