Questões de Engenharia Eletrônica do ano 2009

Um registrador de deslocamento de 4 bits é inicializado no estado Q_DQ_CQ_BQ_A = 0000, estando configurado para sempre se deslocar à esquerda, preenchendo à direita com o inverso lógico de Q_D. O número de estados da sequência permanente é

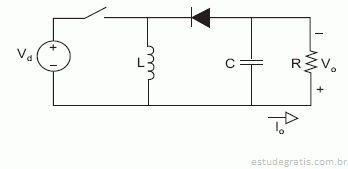

A figura acima ilustra um conversor DC-DC Buck-Boost que opera a 20 kHz, sendo . A capacitância C é suficientemente grande e a tensão de entrada V_d = 30 V. Se a tensão de saída V_o é 12 V e a potência consumida pela carga R é 12 W, o ciclo de trabalho (duty cycle) é

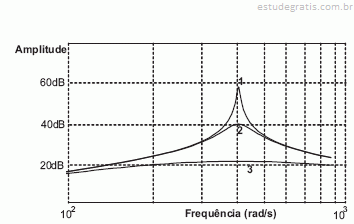

A figura acima mostra as curvas de módulo das impedâncias, em função da frequência, obtidas da associação em paralelo de um resistor, um indutor e um capacitor. O eixo de frequência está em escala logarítmica. O capacitor vale 100  e as curvas foram traçadas para três valores de resistência em ohms: 10, 100 e 1000. No traçado da curva no 1, o valor aproximado do indutor L, em H, e o valor do resistor R, em Ω, respectivamente, são

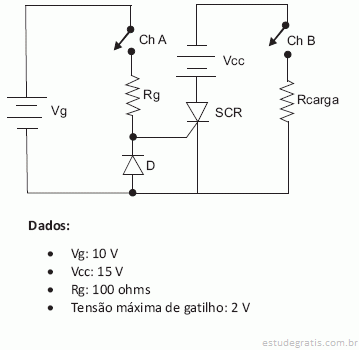

A figura acima apresenta um circuito elétrico que alimenta uma resistência de carga (Rcarga) por meio de um circuito de disparo. Inicialmente as duas chaves, Ch A e Ch B, estão abertas. Em um dado momento fecham-se as chaves por 1 minuto e, após esse tempo, as duas chaves são novamente abertas. Para que haja uma dissipação de energia de 50 J em Rcarga, após decorridos 2 minutos do fechamento das chaves, a intensidade máxima da corrente de gatilho, em mA, e a resistência Rcarga, em Ω, são, respectivamente,

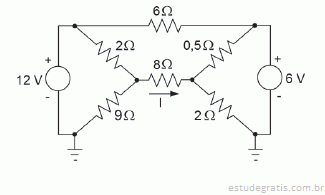

A figura acima apresenta um circuito elétrico CC resistivo. A corrente I, em amperes, que atravessa a resistência de 8 aproximadamente,
