Questões de Engenharia Eletrônica do ano 2007

Considere o trecho de programa da família 8051.

MOV A, #3FH

INC A

MOV P1,A

Ao final, o port P1, em binário, terá

Relacione os parâmetros híbridos do transistor emissor comum com os seus respectivos significados.

I. hoe                 a. ganho direto de corrente

II. hie                  b. admitância de saída

III. hre                c. impedância de entrada

IV. hfe                d. ganho reverso de tensão

O número binário (10100111) equivale, respectivamente, nas bases hexadecimal e decimal, a

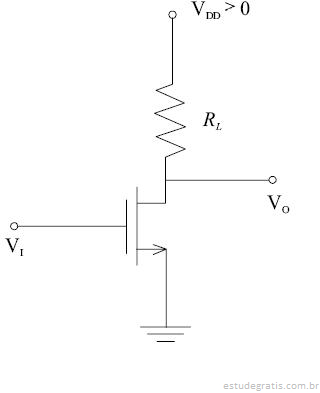

No circuito ao lado, o transistor de efeito de campo MOSFET do tipo enriquecimento é utilizado como chave, permitindo ou não a passagem de corrente pela carga, que, no caso, é um resistor com resistência igual a R_L. O transistor possui tensão de limiar (threshold) de valor V_t e V_I é a tensão de controle do circuito. Acerca das características de operação desse circuito, julgue os itens subseqüentes.

O MOSFET do tipo enriquecimento possui um canal que é fisicamente implantado, por meio de técnicas de dopagem.
