Questões de Engenharia Eletrônica do ano 2007

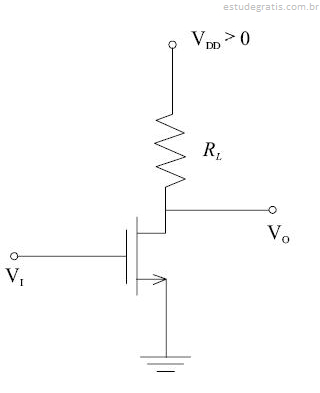

No circuito ao lado, o transistor de efeito de campo MOSFET do tipo enriquecimento é utilizado como chave, permitindo ou não a passagem de corrente pela carga, que, no caso, é um resistor com resistência igual a R_L. O transistor possui tensão de limiar (threshold) de valor V_t e V_I é a tensão de controle do circuito. Acerca das características de operação desse circuito, julgue os itens subseqüentes.

Quando V_O > V_I - V_t e V_I > V_t o transistor estará no modo saturação, não sendo adequado à operação como chave.

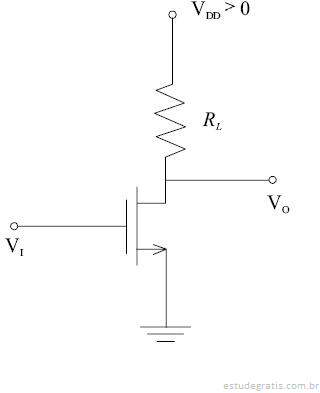

No circuito ao lado, o transistor de efeito de campo MOSFET do tipo enriquecimento é utilizado como chave, permitindo ou não a passagem de corrente pela carga, que, no caso, é um resistor com resistência igual a R_L. O transistor possui tensão de limiar (threshold) de valor V_t e V_I é a tensão de controle do circuito. Acerca das características de operação desse circuito, julgue os itens subseqüentes.

Em operação normal, a corrente de porta do transistor é da ordem de algumas dezenas de miliamperes.

No circuito ao lado, o transistor de efeito de campo MOSFET do tipo enriquecimento é utilizado como chave, permitindo ou não a passagem de corrente pela carga, que, no caso, é um resistor com resistência igual a R_L. O transistor possui tensão de limiar (threshold) de valor V_t e V_I é a tensão de controle do circuito. Acerca das características de operação desse circuito, julgue os itens subseqüentes.

Para V_I >> V_O + V_t, a carga será percorrida por uma corrente de valor aproximadamente igual a  amperes.

O circuito ao lado é constituído por uma porta ou exclusivo, uma porta inversora e dois flip-flops tipo D (DFF), com entradas D_i e saídas A_i (I = 0, 1), e   corresponde ao sinal de relógio, aplicado em ambos os flip-flops. A respeito desse circuito, julgue os itens a seguir.

O circuito mostrado implementa um contador de 2 bits.

O circuito ao lado é constituído por uma porta ou exclusivo, uma porta inversora e dois flip-flops tipo D (DFF), com entradas D_i e saídas A_i (I = 0, 1), e   corresponde ao sinal de relógio, aplicado em ambos os flip-flops. A respeito desse circuito, julgue os itens a seguir.

Se, inicialmente, A₁ = 0 e A₀ = 1, então, após dois períodos de relógio, A₁ = 0 e A₀ = 0.
