Questões de Engenharia Eletrônica do ano 2006

As afirmativas abaixo dizem respeito a dispositivos de manobra em alta tensão:

1. As chaves de aterramento servem para aterrar e curtocircuitar partes da instalação e equipamentos desligados.

2. O acionamento de um interruptor com chave de aterramento incorporada pode ser feito manualmente.

3. Se um disjuntor de potência funcionar a uma tensão menor que a nominal, sua capacidade de interrupção diminui proporcionalmente à tensão de serviço.

4. Os interruptores são chaves que, após a sua abertura, estabelecem uma seção com secionamento não visível a olho nu.

Está(ão) incorreta(s):

As afirmativas abaixo dizem respeito a redes de distribuição de energia elétrica:

1. A centralização dos transformadores de distribuição é aplicada em redes de distribuição de pequena extensão e grande densidade de carga.

2. A disposição dos transformadores de distribuição de forma não centralizada é indicada para um abastecimento de energia de grande extensão superficial.

3. Os fusíveis NH são utilizados como dispositivos de proteção apenas em redes de distribuição de alta tensão.

4. As linhas de alimentação de alta tensão são abastecidas a partir de subestações dispostas em regiões urbanizadas com grande densidade de consumo.

Estão corretas:

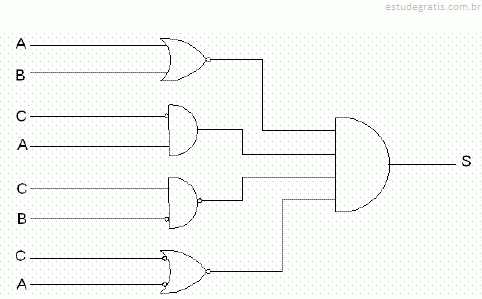

Qual a expressão que representa a saída S do circuito abaixo?

A)

B)

C)

D)

E)

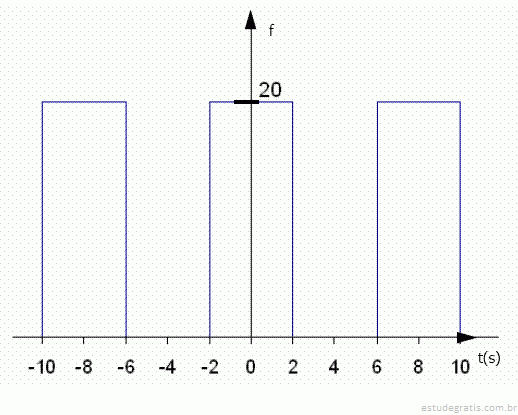

A decomposição em série de Fourier de segunda ordem da função ilustrada no gráfico abaixo é:

A)

B)

C)

D)

E)

Modalidade estruturada para aplicação de tarifas diferenciadas de consumo de energia elétrica de acordo com as horas de utilização do dia e os períodos do ano, bem como tarifas diferenciadas de demanda de potência de acordo com as horas de utilização do dia. Esta descrição refere-se
