Questões de Engenharia Eletrônica do ano 2006

O regime de serviço do motor define a seleção da faixa de ajuste dos relés.

O valor da corrente nominal do relé não precisa ser levado em consideração no ajuste do relé.

Possuem um par de lâminas de metais diferentes que entram em contato quando por elas passa uma corrente de intensidade previamente ajustada.

O valor da corrente de sobrecarga é inversamente proporcional ao tempo de atuação do relé.

São dispositivos que devem ser protegidos contra correntes de curto-circuito elevadas através de fusíveis.

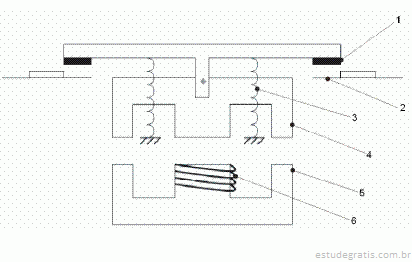

1- Contato fixo; 2- Contato móvel; 3- Bobina eletromagnética; 4- Núcleo móvel; 5- Núcleo fixo; 6- Molas

1- Contato móvel; 2- Contato fixo; 3- Bobina eletromagnética; 4- Núcleo móvel; 5- Núcleo fixo; 6- Molas

1- Contato móvel; 2- Contato fixo; 3- Molas; 4- Núcleo móvel; 5- Núcleo fixo; 6- Bobina eletromagnética

1- Contato fixo; 2- Contato móvel; 3- Bobina eletromagnética; 4- Núcleo fixo; 5- Núcleo móvel; 6- Molas

1- Contato fixo; 2- Contato móvel; 3- Molas; 4- Núcleo móvel; 5- Núcleo fixo; 6- Bobina eletromagnética

5,0 A

4,7 A

3,8 A

4,4 A

3,2 A

A tensão nominal primária é a tensão de projeto do transformador de potencial.

Os transformadores de potencial apenas podem ser ligados entre fases.

O nível de isolamento é a tensão máxima suportada pela isolação dentro das especificações de projeto.

São equipamentos que reduzem a tensão do circuito para níveis que os aparelhos de medida suportem.

Quando a carga é desconectada do secundário, seus terminais devem ficar em aberto.

Somente fusível protege o motor de sobrecarga contínua.

Termostatos com contactor podem ser usados para a proteção de rotor bloqueado.

Termostato e relé térmico de sobrecarga com contactor podem ser usados para proteção de variação de freqüência da rede

Somente fusível não protege o motor de temperatura ambiente elevada.

Relés de subtensão podem ser usados para a proteção de redução da tensão de alimentação.
