Questões de Engenharia Eletrônica do ano 2002

A função dos Equalizadores Adaptativos, usados nos receptores dos rádios digitais, é:

Um lance de 25 km de um sistema de transmissão óptico de dados emprega fibras ópticas monomodo, de dispersão cromática de 10 ps/nm . km. O transmissor é um LASER FP, cuja largura espectral é de 2 nm. O receptor permite detectar os bits que tenham larguras, no mínimo, igual à metade da largura do bit na transmissão. Se considerarmos que o único elemento limitante seja a dispersão cromática, a máxima taxa de transmissão será de:

A Taxa de Erro de Bit (BER – Bit Error Rate) é uma medida importante e uma característica das condições de uma rede de dados. Se um sistema de 10 Mbps apresentou 100 erros, quando o intervalo de tempo de observação foi de 10 segundos, o BER, em erros por taxa de 1 bps, por segundo, será:

Um termistor NTC é um resistor que varia a sua resistência dependendo da temperatura. Um Peltier é um dispositivo que diminui a sua temperatura quando a corrente que passa por ele aumenta, e é usado em encapsulamentos de dispositivos emissores de luz (LED e LASER), para resfriamento das junções. No circuito abaixo NTC é um termistor e P é um Peltier. Queremos analisar a topologia do circuito somente quanto a sua funcionalidade, supondo que o operacional e os transistores estão corretamente polarizados. Com base na análise do circuito, pode-se concluir que:

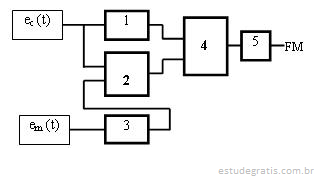

Um modo clássico de modularmos uma portadora ec (t) em freqüência por um sinal modulador em (t) é o modulador de Armstrong, que, em realidade, é um modulador de fase. O diagrama em blocos abaixo é um modulador de freqüência. Cada um dos blocos (1), (2), (3), (4) e (5) representa:
