Listagem de Questões de Engenharia Eletrônica do ano 2002

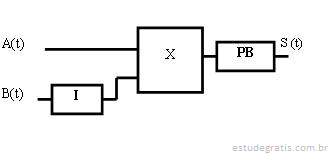

No circuito representado no diagrama de blocos abaixo, que é usado em um PLL, "I" é um circuito defasador de + 90º, "X" é circuito multiplicador de quatro quadrantes, "PB" é um filtro passa-baixa, que tem um pólo em = 10 rad/s, e A (t) = sen (104 . t + ) e B (t) = sen 104 . t , os sinais de entrada. Podemos desse modo afirmar que a saída S (t) é, muito aproximadamente, a função:

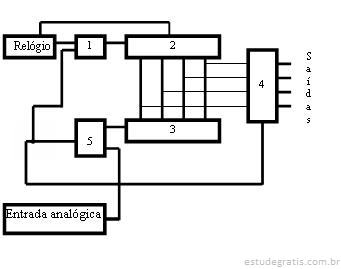

O diagrama esquemático em blocos abaixo é um tipo comum de conversor Analógico/Digital, que usa um conversor Digital/Analógico e outros circuitos associados. A numeração correta dos blocos segundo a sua função é:

O circuito abaixo foi polarizado de forma que não haja distorções por corte, saturação e não linearidades dos transistores, quando for acoplado o sinal senoidal de entrada "E". As reatâncias dos capacitores nas freqüências de operação são desprezíveis. A realimentação do circuito abaixo é do tipo:

O circuito abaixo é usado como conversor DC-DC e é conhecido por topologia Buck. O gerador de G gera pulsos com amplitudes suficientes para, ora cortar, ora conduzir o MOS-FET. Em relação ao seu funcionamento, pode-se afirmar que

Um rádio digital usa uma Freqüência Intermediária (FI) de 140 MHz com modulação 16 QAM, para a transmissão de bits de dados, a uma taxa 4.0 Mbps. Antes da modulação os bits são conformados pela função RRC (Raiz Quadrada do Cosseno Levantado), de excesso de banda  = 1,5. A banda total de transmissão, em torno da FI, é de:
