Questões de Engenharia Eletrônica do ano 2002

O circuito abaixo é um amplificador diferencial, alimentado por fontes simétricas +12 V e -12 V CC. Todos os resistores são de 1 kilo Ohms, o diodo Zener é de 8,6 V e os transistores são idênticos e de silício, com módulo de V_be = 0,6 V, e os parâmetros "hfe" muito grandes, de modo que as correntes de base podem ser desprezadas.

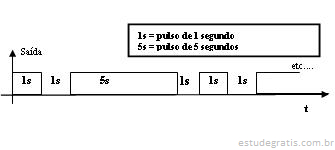

"A", "B", e "C" são saídas "Q" de um contador binário assíncrono, realizado com flip - flops J-K, com J=K=1 (lógico), acionado por um relógio que gera 1 (um) pulso por segundo. Queremos seqüencialmente gerar o trem de pulsos abaixo

Devemos realizar com "A", "B", e "C" a seguinte função lógica "F ", que será a saída do trem de pulsos

A)

F = A . B . C

B)

C)

D)

E)

F = A + C

O circuito abaixo foi implementado com técnica CMOS, com as simbologias indicadas (S-source; G-gate e D-drain). Sendo A e B as entradas e S a saída, podemos concluir, pela análise do circuito, que ele se comporta como uma função:

O circuito lógico aritmético apresentado neste item, com entradas A e B e saídas S e E, é um:

O circuito abaixo é de um oscilador conhecido pelo nome de Oscilador Colpits. As capacitâncias do transistor e as parasitas são desprezadas e as condições de oscilação foram todas satisfeitas. A indutância do indutor do circuito da rede é de 1 (um) micro Henry e os capacitores, da mesma rede, são de 200 pico Farads. Assim, pode-se afirmar que o circuito oscilará, aproximadamente, em:
