Questões de Engenharia Elétrica da FCM

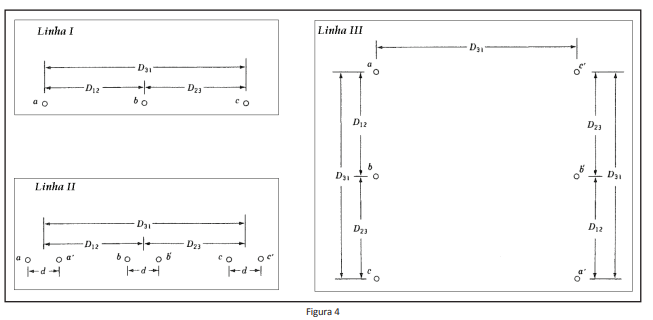

A Figura 4 apresenta a seção transversal de três linhas trifásicas, nomeadas de linhas I, II e III. As distâncias D₁₂ e D₂₃ são iguais a 10 metros; a distância d é igual a 0,5 metro; todos os condutores possuem seções transversais idênticas e as linhas são perfeitamente transpostas.

Sobre as reatâncias série de sequência positiva das linhas, é correto afirmar que

Sobre os riscos e componentes de risco previstos na norma ABNT NBR 5419-2:2015, informe se o que se afirma é verdadeiro (V) ou falso (F).

( ) Descargas atmosféricas perto da estrutura de uma casa não colocam em risco a vida dos seus moradores.
( ) Um sistema coordenado de dispositivos de proteção contra surto (DPS) numa escola reduz os riscos para a vida humana.
( ) A resistividade do piso de um museu é um fator que influencia o risco de perda inaceitável de patrimônio cultural.
( ) Descargas atmosféricas perto da linha de alimentação de um hospital colocam em risco a vida de alguns dos seus pacientes.
( ) Numa estação de tratamento de água, o único risco a ser determinado é o risco de perda inaceitável de serviço ao público.

De acordo com as afirmações, a sequência correta é:

Considerando-se as prescrições da ABNT NBR 5419- 4:2015 para a aplicação de dispositivos de proteção contra surtos (DPS) como medidas de proteção contra surtos (MPS), avalie as afirmações a seguir.

I - No quadro de distribuição principal (QDP) de uma edificação devem ser utilizados apenas DPS com ensaio classe 1.

II - Quanto mais próximo estiver o DPS da entrada da linha entrante, maior será a quantidade de equipamentos protegidos por este DPS.

III - Quanto mais próximo estiver um DPS do equipamento a ser protegido, mais efetiva será a proteção deste equipamento.

IV - Em MPS, utilizando-se o conceito de zonas de proteção contra raios (ZPR), com mais do que uma zona interna, os DPS devem ser localizados no ponto em que a linha entra em cada ZPR.

Está correto apenas o que se afirma em

Uma linha de comunicação é formada por dois fios condutores circulares constituídos de materiais diferentes, cujas resistências elétricas são R₁ e R₂, respectivamente. Além disso, ambos fios apresentam o mesmo diâmetro e o mesmo comprimento. Estes fios, ao serem associados em paralelo, são submetidos a uma tensão elétrica V e a corrente que passa pelo fio de resistência R₁ é o triplo da corrente que passa por R₂.

Nessas condições, qual a relação entre as resistividades dos materiais?

Observe a figura a seguir.

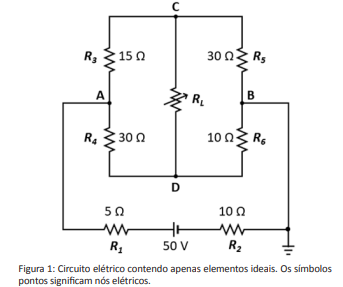

A potência transferida a uma carga R_L por um circuito de corrente contínua, apresentado na Figura 1, será máxima quando a resistência desta carga for aproximadamente
