Um controlador lógico programável (CLP) de uma indústria tem apresentado falhas inesperadas, interrompendo o funcionamento de algumas máquinas. Não houve danos aos equipamentos, apenas a interrupção do processo industrial. A indústria possui um banco de capacitores, que corrige o fator de potência para 0,90. Foram propostas algumas medidas mitigadoras, listadas a seguir:

I - Correção do fator de potência da indústria para 0,92 com um banco de capacitores no quadro de distribuição principal.
II - Instalação de um filtro passivo para harmônico no quadro de distribuição principal.
III - Instalação de um no-break on-line no circuito de alimentação do CLP.
IV - Instalação na subestação de um novo transformador trifásico com ligação triângulo-estrela para alimentar os motores trifásicos que possuem inversores de frequência.

É (são) solução (ões) efetiva (s) para o problema apresentado apenas o que se afirma em

Diversos problemas de qualidade de energia elétrica nos sistemas de energia elétrica são relacionados às distorções harmônicas.
Qual problema NÃO se relaciona às distorções harmônicas?

Um data center recebe energia elétrica a quatro condutores, com tensão nominal de 220/127 V, por meio de um transformador com secundário em estrela. Os equipamentos, todos monofásicos, são ligados entre fase e neutro (127V), constituindo uma carga equilibrada. A medição de corrente elétrica em uma das fases, realizada com um analisador de energia, apresentou os seguintes resultados:
- Fundamental: I1 = 100 A; - Terceiro harmônico: I3 = 2/3 da fundamental; - Quinto harmônico: I5 = 1/4 da fundamental; - Sétimo harmônico: I7 = 1/5 da fundamental; - Décimo-primeiro harmônico: I11 = 1/10 da fundamental.

Com base nessas medições, é correto afirmar que os valores eficazes de corrente, com os devidos arredondamentos nas fases e no neutro serão, respectivamente, iguais a

Em um sistema elétrico, duas barras a e b são interligadas por uma reatância X=0,1pu.
Se os valores das tensões forem iguais a 1 pu em cada uma das barras e considerando-se sen???, a abertura angular em radianos para o fluxo de potência de 1 pu será de

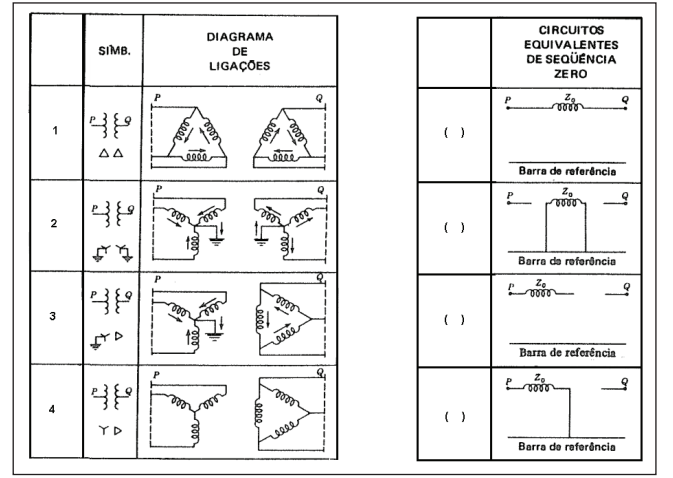

Na Figura 5, associe os diagramas de ligação de transformadores trifásicos aos seus respectivos circuitos equivalentes de sequência zero.

A sequência correta é:
