Questões de Engenharia Elétrica da FADESP

Nas instalações elétricas. os condutores são empregados para conduzir corrente com encordoamento adequado para cada aplicação. São instalados em condutos como, por exemplo, eletrodutos embutidos ou aparentes, enterrado no solo ou em parede, em bandeja, eletrocalhas, canaletas, contendo vários circuitos agrupados, funcionando (carregados) com temperatura que deve ser suportada pela isolação e com tensão suportada pelo isolamento. Além disso, a secção transversal do condutor deve ser tal que permita conduzir a corrente elétrica calculada para alimentar a carga, chamada corrente do projeto (Ir). Sobre o dimensionamento dos circuitos e a escolha dos métodos de instalação, segundo a NBR 5410, é correto afirmar o seguinte

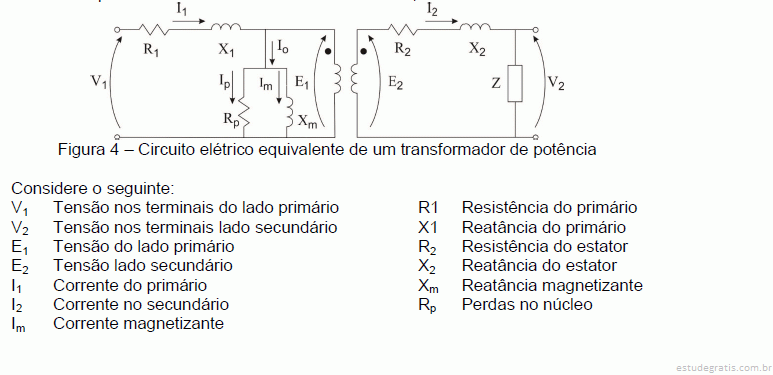

Transformadores de potência são equipamentos elétricos empregados em sistemas elétricos em corrente alternada, geralmente para adequar o nível de tensão mais conveniente ao sistema. Neste emprego, podem ser classificados como abaixadores, quando o sentido do fluxo de potência for do lado de alta tensão para o lado de baixa tensão, ou elevadores, quando em sentido inverso. A figura 4 apresenta um circuito elétrico equivalente de um transformador abaixador operando em regime permanente, com seu lado secundário com tensão V₂ ligado a uma carga Z e seu lado primário alimentado por uma tensão senoidal de valor eficaz V₁.

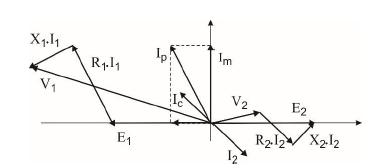

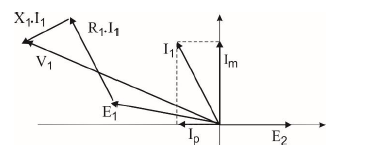

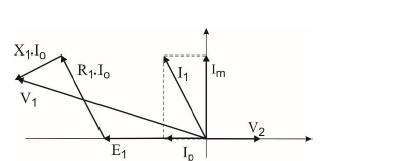

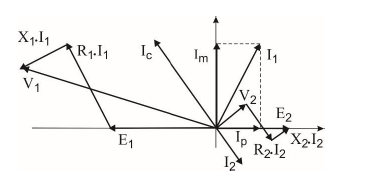

O diagrama fasorial que melhor representa a operação deste transformador é descrito na figura

Motores de baixa potência podem ser instalados conectados por ligação direta a linha (rede de alimentação) que proporciona a chamada partida direta. Porém, para motores de potência elevada, a linha pode não ser capaz de prover, na tensão nominal, a corrente requerida para partida do motor, ou a corrente de partida pode perturbar a linha, produzindo flutuações de tensão e afetando outros equipamentos. Nestes casos, são necessários métodos para limitar a corrente de partida. Em relação a partida de motores é correto afirmar o seguinte:

Motores elétricos são máquinas rotativas capazes de conversão eletromecânica de energia e podem ser classificados como alimentados em corrente contínua (CC) ou em corrente alternada (CA). São responsáveis pela maior parcela de consumo de energia elétrica nas indústrias. Os estudos para redução de perdas e desenvolvimento de acionamentos eficientes devem ser considerados na elaboração de projetos de instalações elétricas. Em relação aos motores elétricos, sua seleção e funcionamento é correto afirmar o seguinte:

Os inversores de frequência são equipamentos de conformação de energia elétrica utilizados para controlar motores elétricos assíncronos. Esta aplicação tornou-se popular, pois é capaz de reduzir o consumo de energia e aumentar a eficiência dos processos acionados. Assim, por exemplo, utilizando inversores, pode-se tornar mais eficiente o processo de condicionamento de ar, bombeamento d’agua, funcionamento de elevadores, escadas rolantes, etc. Quando maior a precisão necessária ao controle do processo, mais refinada deve ser a técnica de controle empregada pelo inversor. Dentre as técnicas de controle mais empregadas pelo inversor, pode-se citar o controle escalar e o controle vetorial. Sobre controle de inversores é correto afirmar o seguinte:
