O circuito apresentado na figura abaixo se refere ao:

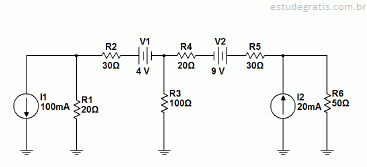

Analise o circuito a seguir:

A potência dissipada pelo resistor R3 é igual a:

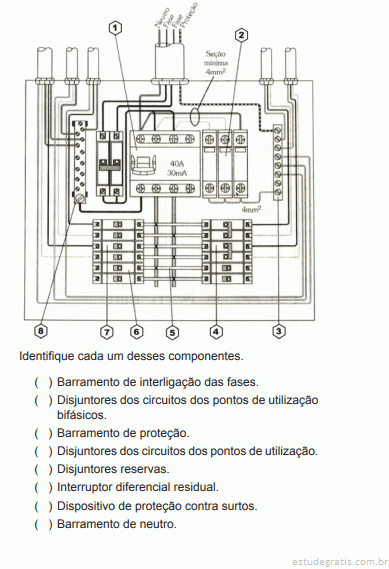

Analise o quadro de distribuição a seguir em que seus componentes foram numerados de 1 a 8.

Assinale a sequência CORRETA.

Analise as seguintes afirmativas relativas à corrente de curto-circuito, assinalando com V as verdadeiras e com F as falsas.

( ) No sistema por unidade, as impedâncias dos transformadores diferem entre o lado de baixa e alta tensão, na razão inversa da relação de transformação.

( ) O barramento do quadro geral de força – QGF – é um ponto fundamental para se determinar a corrente de curto-circuito.

( ) A impedância de malha de terra, caracterizada por seu componente reativo, depende da superfície de contato dos cabos e do solo.

( ) Os motores de indução apresentam relevante contribuição no cálculo das correntes de curto-circuito de um projeto.

Assinale a sequência CORRETA.

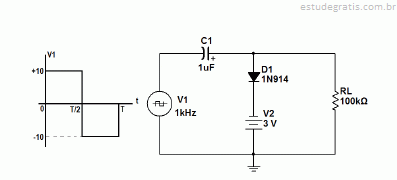

Analise o circuito a seguir, considerando V_y = 0 V para o diodo IN914.

Nesse circuito, observa-se uma forma de onda:

A) cont¨ªnua sobre RL, de valor igual a +13 V.

B)

C)

D)
