Questões sobre Teoria de Controle

De acordo com a representação de sistemas em “pu”, assinale a a lternativa correta.

A) O valor pu de uma tensão de fase, cuja base é uma tensão de linha, é igual ao valor pu da tensão de fase correspondente cuja base é a tensão de linha correspond ente à base ortogonal.

B) O valor pu da potência aparente trifásica, cuja base é uma potência aparente trifásica, é igual ao valor pu da potência aparente por fase correspondente cuja base é a potência aparente por fase correspondente à base anterior.

C) O valor pu de uma tensão de fase, cuja base é uma tensão de fase, é igual ao valor pu da tensão de fase correspondente cuja base é a tensão de linha correspond ente à base exponencial.

D) A potência aparente trifásica é igual ao dobro da potência apare nte por fase.

E)

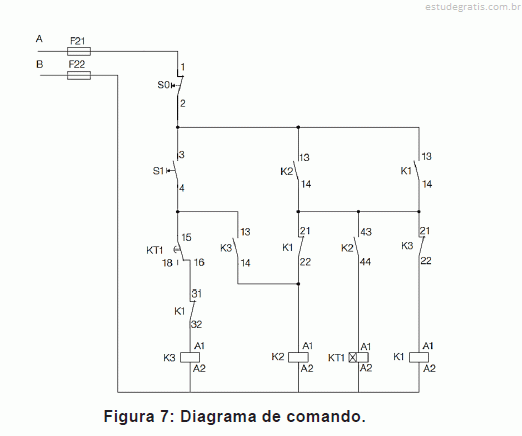

Considerando o diagrama de comando da Figura 7, assinale a alternativa correta.

Esse diagrama é utilizado em um acionamento do tipo partida est rela-triângulo.

Sobre elementos de circuitos, é correto afirmar que
