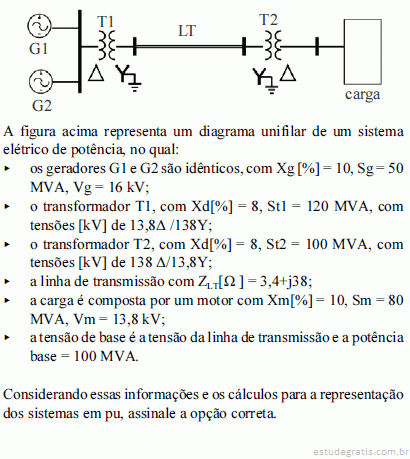

Questões sobre Sistema de Potência

Um banco trifásico de capacitores, que consiste em três capacitores monofásicos conectados em estrela aterrada, fornece potência reativa de 3,81 [kVAr] quando alimentado por uma fonte trifásica e simétrica, cuja tensão de linha é 220 [V]. Dado que a frequência do sistema é 60 [Hz], assinale a alternativa que apresenta o valor aproximado de cada capacitor monofásico do banco.

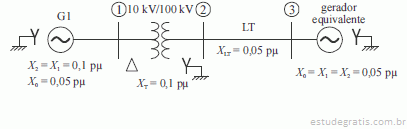

O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.

Uma falta fase-fase (bifásica) na barra 3, não tem nenhuma influência da reatância de sequência zero do gerador equivalente que está ligado a essa barra.

O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.

Se ocorrer uma falta trifásica na barra 2, sem resistência de falta, a magnitude da corrente de falta em pu nessa barra será inferior à corrente de falta trifásica na barra 3, também sem resistência de falta.

O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.

A reatância da LT, em ohms, é igual a 5.
