Questões sobre Proteção do Sistema de Energia

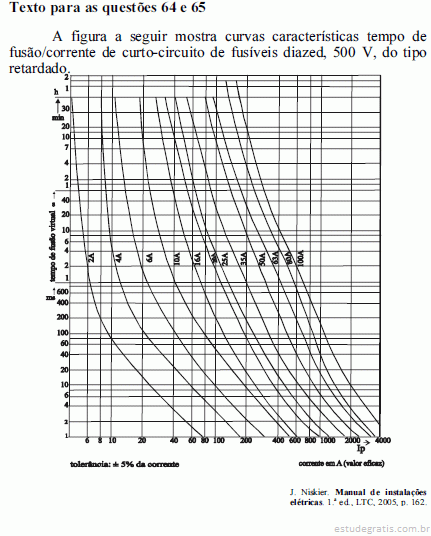

Considerando que se deseje instalar fusíveis diazed em determinado circuito e estimando-se em aproximadamente 6 s, no circuito, o tempo de duração para uma corrente de curto-circuito igual a 20 A, tendo o gráfico mostrado no texto como base, pode-se afirmar que o fusível mais adequado para essa instalação é o de

Com relação ao dimensionamento de um sistema de proteção contra descargas atmosféricas (SPDA), são estabelecidos níveis de proteção em função dos tipos de construção, os quais servem para tomadas de decisão no projeto do SPDA. O total de níveis estabelecidos é igual a

Na proteção de rede de distribuição primária rural, normalmente é empregado na subestação de alimentação, como dispositivo de proteção automático do alimentador da rede,

Disjuntores de potência são equipamentos capazes de interromper elevadas potências de curto-circuito durante a ocorrência de um defeito. Esse tipo de equipamento é

destinado à manobra e à proteção de circuitos primários e está associado a relés.

Considere que um circuito primário de distribuição de energia elétrica seja atendido por cabo de energia isolado para 15 kV. A respeito de um cabo dessa natureza, julgue os itens seguintes.

A capa externa do cabo cumpre a função mecânica de agregação de sua blindagem metálica, dotando-o de uma proteção mecânica adequada.
