Questões sobre Proteção do Sistema de Energia

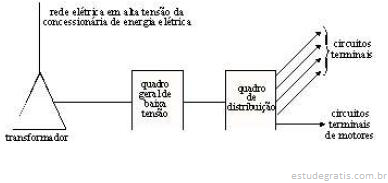

A partir das informações da figura, que mostra o esquema de ligação de uma rede elétrica para suprimento das instalações elétricas em baixa tensão de uma ETA hipotética, julgue os itens que se seguem.

No quadro elétrico de distribuição, cada circuito terminal deve ter dispositivos próprios para proteção contra curtos-circuitos e contra sobrecargas.

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

Haja vista que os motores de indução partem simultaneamente, é correto inferir que apenas um relé térmico está sendo utilizado para a proteção do circuito contra sobrecarga.

Considerando que um sistema de energia elétrica está sujeito a perturbações que se manifestam nas mais diversas formas, julgue os itens subseqüentes.

Descargas atmosféricas podem causar elevadas sobretensões em determinados pontos de uma rede elétrica, dependendo do local de incidência.

O esquema abaixo representa um trecho de uma instalação elétrica.

As relações abaixo correspondem a duas condições que devem ser satisfeitas para a proteção de circuitos em instalações elétricas:
