Questões sobre Proteção do Sistema de Energia

São conhecidas as seguintes grandezas para o circuito de uma carga monofásica, alimentada por um condutor de fase e um condutor de neutro:

− IB = 20,0 [A], como a corrente de projeto do circuito.

− IZ = 30,0 [A], como a capacidade de condução de corrente dos condutores do circuito, em uma dada forma de instalação.

Nessas condições, apresenta corretamente o emprego de dispositivos de proteção contra curtos-circuitos e sobrecargas, considerando a coordenação com os demais elementos do circuito:

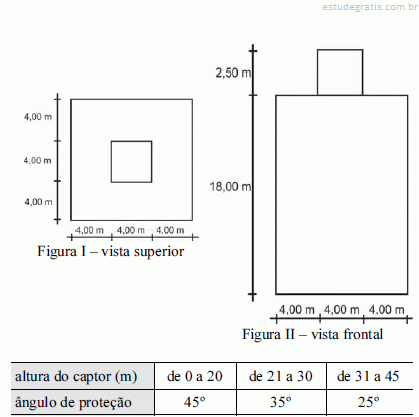

As figuras I e II acima mostram, esquematicamente, as vistas superior e frontal de um edifício residencial, para o qual se projetou um sistema de proteção contra descargas atmosféricas (SPDA). Nesse sistema, será utilizado um captor tipo Franklin instalado em haste metálica com 3,50 m de comprimento e fixado no ponto central mais alto do edifício. A tabela, por sua vez, apresenta dados extraídos da norma NBR 5419 referentes ao ângulo de proteção de um SPDA pelo método Franklin e à altura do captor com relação ao solo para projetos residenciais. Tendo como referência essas informações, julgue os itens a seguir.

As figuras I e II acima mostram, esquematicamente, as vistas superior e frontal de um edifício residencial, para o qual se projetou um sistema de proteção contra descargas atmosféricas (SPDA). Nesse sistema, será utilizado um captor tipo Franklin instalado em haste metálica com 3,50 m de comprimento e fixado no ponto central mais alto do edifício. A tabela, por sua vez, apresenta dados extraídos da norma NBR 5419 referentes ao ângulo de proteção de um SPDA pelo método Franklin e à altura do captor com relação ao solo para projetos residenciais. Tendo como referência essas informações, julgue os itens a seguir.

Julgue os itens a seguir, com relação a aterramento e a SPDAs. Devido às características elétricas, as seções mínimas dos componentes do SPDA feitos de cobre são maiores que as de alumínio; por exemplo, em captores e anéis intermediários, a seção mínima é de 70 mm² para o cobre e de 35 mm² para o alumínio.

Julgue os itens a seguir, com relação a aterramento e a SPDAs. De acordo com as necessidades levantadas, no projeto dos captores podem ser utilizados, em conjunto ou isoladamente, os métodos de ângulo de proteção, esfera rolante, condutores em malha ou gaiola.
