Questões sobre Proteção do Sistema de Energia

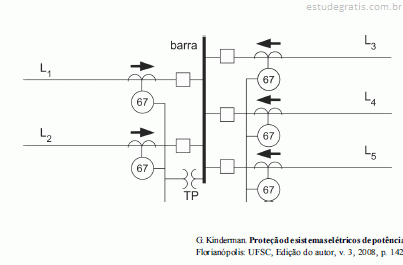

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue os itens subsecutivos.

No esquema de ligação dos relés para implementação do sistema de proteção, os contatos em corrente contínua dos relés (esquemático em CC do sistema de proteção) devem ser ligados em paralelo.

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

Os para-raios de óxido de zinco instalados nas linhas de transmissão, nas entradas das subestações, visam fornecer proteção do sistema elétrico contra o efeito Corona.

Durante o projeto da instalação elétrica de determinado CPD, para atender aos requisitos mínimos de funcionamento, a equipe envolvida propôs a implantação de algumas medidas com objetivo de reduzir efeitos de sobretensões induzidas e interferências eletromagnéticas nos equipamentos. No que se refere a ambiente e componentes do CPD, constitui(em) medida(s) correta(s) que ajuda(m) a minimizar os efeitos mencionados, entre outras,

uso de resistor com elevada resistência em série com dispositivos de proteção contra surtos (DPSs) em circuitos que alimentam equipamentos sensíveis.

Suponha que, para o dimensionamento de um disjuntor para proteção contra sobrecarga e curto-circuito de um circuito em uma instalação elétrica em baixa tensão, foi determinado que a corrente de curto-circuito no local da instalação do dispositivo é de 4,0 kA. Sabe-se que a corrente de projeto do circuito é de 21,0 A, a capacidade de condução dos condutores do circuito é igual a 30,0 A, a seção transversal dos condutores mede 4,0 mm², e a constante relacionada com o material e isolação dos condutores é igual a 143. Com base nessas informações e na norma técnica pertinente, julgue os itens seguintes.

Um disjuntor cuja corrente nominal seja de 20,0 A é apropriado para proteger o circuito.

Suponha que, para o dimensionamento de um disjuntor para proteção contra sobrecarga e curto-circuito de um circuito em uma instalação elétrica em baixa tensão, foi determinado que a corrente de curto-circuito no local da instalação do dispositivo é de 4,0 kA. Sabe-se que a corrente de projeto do circuito é de 21,0 A, a capacidade de condução dos condutores do circuito é igual a 30,0 A, a seção transversal dos condutores mede 4,0 mm², e a constante relacionada com o material e isolação dos condutores é igual a 143. Com base nessas informações e na norma técnica pertinente, julgue os itens seguintes.

A corrente nominal do disjuntor apropriado para proteção do circuito deverá ser inferior a 30,0 A.
