Questões sobre Instalacao Elétrica

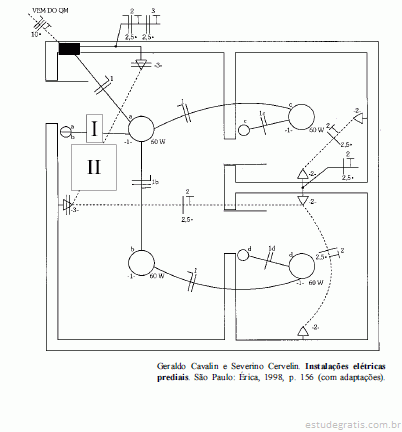

A figura acima representa a planta baixa de um apartamento com sua respectiva instalação elétrica, desenhada segundo a ABNT. Nela, algumas partes da instalação corretamente projetadas foram encobertas com os retângulos numerados I e II. Com relação a essa instalação, julgue os seguintes itens.

O retângulo II encobre a indicação de dois conjuntos de três condutores cada um — fase, neutro e retorno —, sendo um conjunto pertencente ao circuito 2 e o outro ao circuito 3.

A figura acima representa a planta baixa de um apartamento com sua respectiva instalação elétrica, desenhada segundo a ABNT. Nela, algumas partes da instalação corretamente projetadas foram encobertas com os retângulos numerados I e II. Com relação a essa instalação, julgue os seguintes itens.

Se a instalação for executada como estabelece a planta acima, todas as tomadas poderão funcionar perfeitamente.

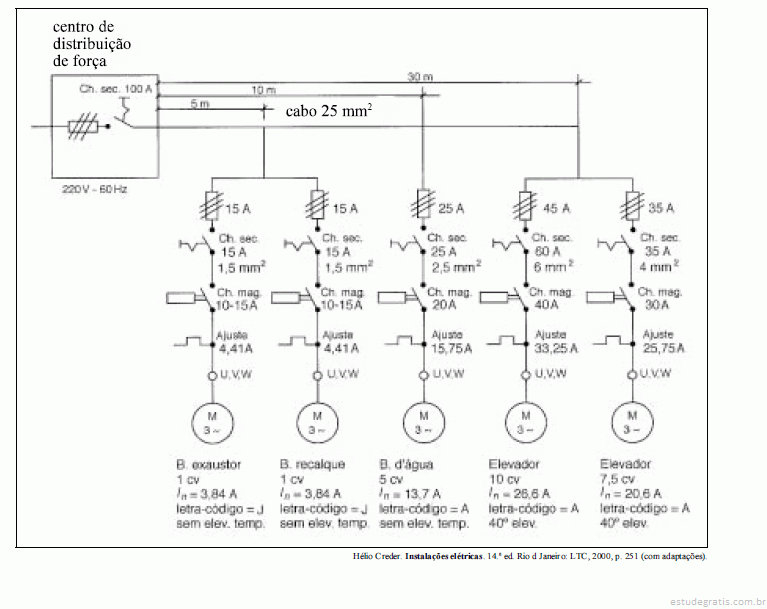

Na figura acima, relativa a uma instalação elétrica que alimenta cinco motores de indução trifásicos, In é a corrente nominal de cada motor. Com relação a essa instalação, julgue os itens que se seguem.

A instalação apresenta relé térmico em cada ramal, todos eles com o mesmo fator de ajuste para a corrente nominal dos motores, pois não há razão para a diferenciação desse fator para motores com baixos valores de potência nominal.

Na figura acima, relativa a uma instalação elétrica que alimenta cinco motores de indução trifásicos, In é a corrente nominal de cada motor. Com relação a essa instalação, julgue os itens que se seguem.

É possível combinar os diagramas de controle desses motores de modo que os contatos de força dos contatores, que acionam os dois motores de maior potência, não passem do estado aberto ao estado fechado simultaneamente.

A figura acima mostra o diagrama unifilar de parte da instalação elétrica que alimenta os quadros de um condomínio de apartamentos. À luz das prescrições da NBR 5410, julgue os itens subseqüentes, relativos a essa instalação elétrica.

Se a tensão nominal dessa instalação for 380 V, é correto afirmar que ela possui transformadores de corrente auxiliares para a medição de consumo de energia elétrica.
