Questões sobre Instalacao Elétrica

Um trabalho de manutenção deverá ser realizado em uma instalação elétrica de alta tensão de uma determinada companhia de energia elétrica. Acerca desse tipo de trabalho, julgue os itens a seguir.

Quando duas ou mais equipes estiverem trabalhando em uma mesma instalação, não é permitida a utilização de aterramento móvel no local, pois esse procedimento pode provocar acidentes irreparáveis ao pessoal das equipes de manutenção.

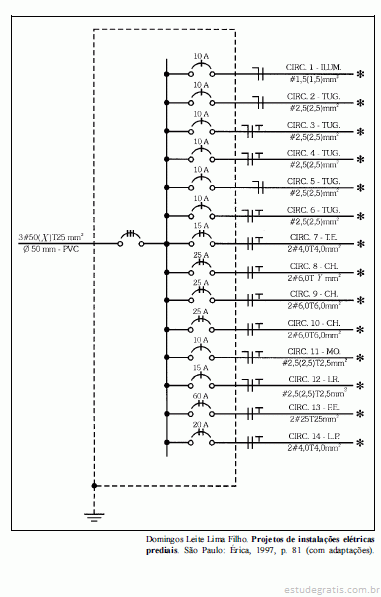

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.

O diagrama mostrado é um diagrama unifilar em que a maioria dos disjuntores são monopolares, o que indica que a maior parte dos circuitos terminais são alimentados em 127 V.

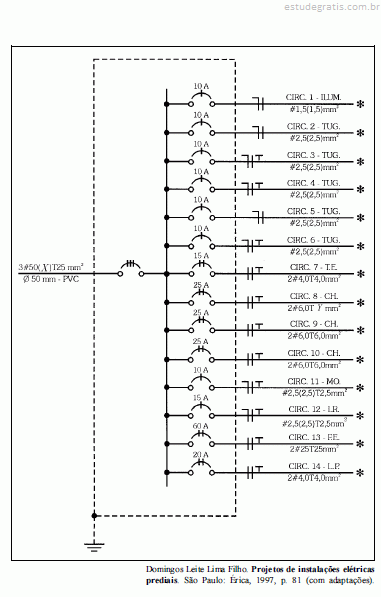

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.

O disjuntor geral do quadro deve ser de, no mínimo, 255 A.

A figura acima mostra o diagrama de um quadro elétrico de determinada instalação elétrica alimentada em 220 V, já montada e em funcionamento. Com relação a esse quadro e à instalação a que ele pertence, julgue os itens subseqüentes.

Para que o diagrama tenha total coerência com relação ao dimensionamento dos condutores, o símbolo X, no alimentador do quadro, deveria ser substituído por 25, assim como o símbolo Y, no circuito 8, deveria ser substituído por 6,0.

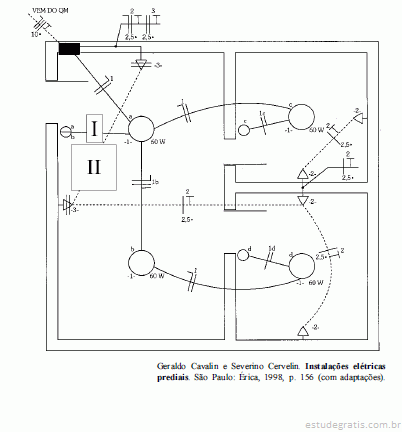

A figura acima representa a planta baixa de um apartamento com sua respectiva instalação elétrica, desenhada segundo a ABNT. Nela, algumas partes da instalação corretamente projetadas foram encobertas com os retângulos numerados I e II. Com relação a essa instalação, julgue os seguintes itens.

O retângulo I encobre a indicação de um condutor-fase e dois condutores de retorno, todos pertencentes ao circuito 1.
