Questões sobre Eletromagnetismo

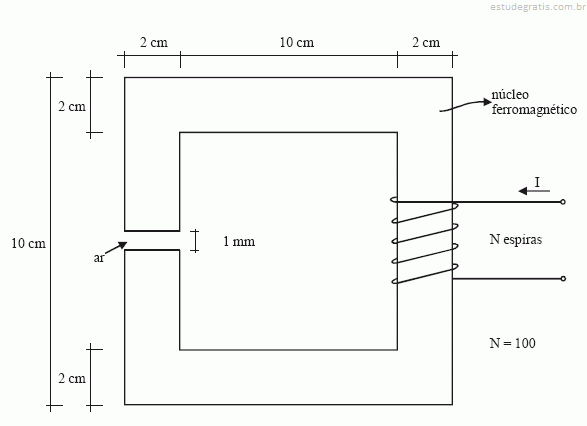

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm² e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m².

Considerando as informações acima, julgue os itens que se seguem.

O fluxo magnético pelo entreferro é igual a 0,4 mWb.

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm² e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m².

Considerando as informações acima, julgue os itens que se seguem.

Caso a corrente na bobina seja dobrada, a indutância dessa bobina será reduzida à metade.

Um motor de indução trifásico, com 6 polos, 60 Hz, é conectado a uma rede de frequência compatível e opera sob condição de carga na qual o escorregamento é igual a 0,02. Considerando essa situação, julgue os itens que se seguem.

A velocidade do campo magnético girante do rotor, com relação ao campo magnético girante do estator, é inferior a 1.200 rpm.

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm² e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m².

Considerando as informações acima, julgue os itens que se seguem.

Considere a linha de transmissão coaxial infinitamente longa, cuja seção transversal está mostrada na figura acima, constituída de dois cilindros concêntricos, com eixos ao longo do eixo z. Nessa linha, o condutor interno tem raio r ₁ e é percorrido por uma corrente I; o condutor externo tem raio interno r ₂ e espessura d e é percorrido por uma corrente de retorno -I. Ambas as correntes são uniformemente distribuídas em cada condutor e ambos os condutores têm permeabilidade magnética igual à do espaço livre. A partir dessas informações, julgue os itens a seguir.

A intensidade do campo magnético em um ponto para o qual r > (r₂ + d), conforme ilustrado, decai de forma inversamente proporcional à distância radial r ao eixo da linha de transmissão.
