Questões sobre Eletromagnetismo

Em determinada região do espaço tridimensional, expresso nas coordenadas retangulares x, y e z — ilustrado na figura acima —, existe um fluxo magnético constante cujas linhas de força são perpendiculares ao plano xOy e têm o mesmo sentido do eixo Oz positivo. Com base nessas informações, julgue os itens seguintes.

Suponha que uma espira metálica, plana e fechada seja posicionada paralelamente ao plano xOy. Nesse caso, será induzida uma força eletromotriz na espira e, consequentemente, haverá, nessa espira, uma corrente elétrica que produzirá um fluxo magnético que se oporá ao fluxo magnético existente no espaço em questão.

Em determinada região do espaço tridimensional, expresso nas coordenadas retangulares x, y e z — ilustrado na figura acima —, existe um fluxo magnético constante cujas linhas de força são perpendiculares ao plano xOy e têm o mesmo sentido do eixo Oz positivo. Com base nessas informações, julgue os itens seguintes.

Considere que um fio metálico retilíneo seja posicionado paralelamente ao eixo Ox e que nesse fio haja um fluxo constante de elétrons na direção Ox positiva. Nessa situação, o fio será submetido a uma força que tenderá a movimentá-lo no sentido negativo do eixo Oy.

A figura acima representa um ciclo de histerese do material ferromagnético utilizado na construção de um transformador de potência. Esse transformador está com o seu secundário aberto e, em seu primário, foi aplicada uma fonte de tensão alternada de frequência muito baixa. Com base nessa figura, julgue os itens subsequentes.

Considerando que a fonte de tensão seja senoidal e desprezando a saturação do material magnético, o fasor representativo da corrente de magnetização no primário do transformador estará atrasado em relação ao fasor de tensão da fonte, correspondente a um ângulo menor que 90º, em razão das perdas no ferro, no cobre e de sua magnetização.

A figura acima representa um ciclo de histerese do material ferromagnético utilizado na construção de um transformador de potência. Esse transformador está com o seu secundário aberto e, em seu primário, foi aplicada uma fonte de tensão alternada de frequência muito baixa. Com base nessa figura, julgue os itens subsequentes.

A área do ciclo de histerese representa a potência dissipada no material magnético por unidade de volume, para reorientar os momentos magnéticos.

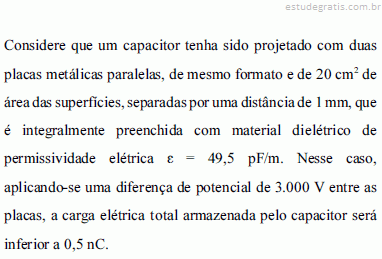

Com relação a grandezas elétricas e magnéticas, julgue os itens seguintes.
