Questões sobre Circuitos

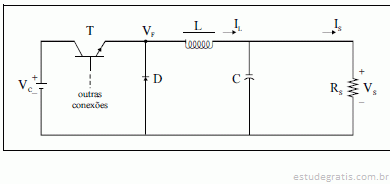

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

O indutor no circuito atua como elemento armazenador de energia, permitindo a transferência de energia para a carga.

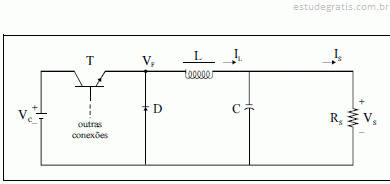

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

A configuração buck é empregada para se obter inversão de tensão.

A partir das informações do circuito elétrico ilustrado na figura acima, que mostra os elementos principais de uma configuração básica de fonte chaveada do tipo buck, julgue os itens que se seguem.

O capacitor é utilizado para filtrar componentes de tensão na saída.

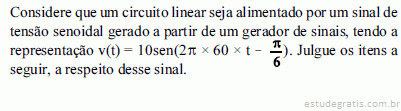

Considere que pelo menos três ciclos desse sinal sejam observados adequadamente na tela de um osciloscópio. Nessa situação, o ajuste de tempo total na tela do osciloscópio, em escala apropriada, é inferior a 40 ms.

Considere que, durante teste em laboratório, o sinal de tensão seja aplicado, inicialmente, aos terminais de um resistor de 1  e, em seguida, aos terminais de um indutor de 1 H. Nessa situação, o resistor e o indutor serão percorridos por correntes de fase diferentes, mas apresentarão em comum o consumo de potência de 50 W.
