Questões de Engenharia Elétrica do ano 2023

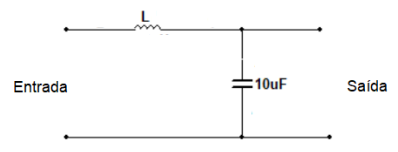

Analise a imagem a seguir. A área de engenharia de uma empresa de tecnologia detectou um problema de ruído na faixa de 22Khz. Para resolver o problema, definiram que seria implementado um filtro passa baixa uma oitava abaixo do sinal de ruído. Determine o valor do indutor para que o projeto atenda a especificação. Considere ? = 3,14 e o valor do indutor arredondado sem casas decimais.

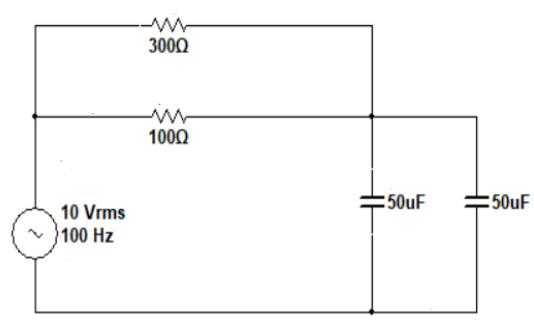

Determine a impedância equivalente no formato retangular para o circuito apresentado na imagem a seguir. Considere o valor arredondado sem casas decimais e ? = 3,14.

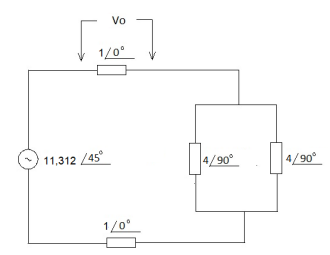

Determine a tensão Vo na forma retangular para o circuito apresentado na imagem a seguir:

Analise a imagem a seguir. Sabendo que a chave (Key) estava fechada por um longo tempo, determine o valor de R baseado na leitura do osciloscópio sabendo que a forma de onda é relativa ao instante que a chave é aberta. O osciloscópio está configurado em 50 ms/Div e 5 V/Div.

Para o circuito apresentado na imagem a seguir, determine a corrente “i”.
