Questões de Engenharia Elétrica do ano 2023

Considere o gráfico abaixo, que apresenta o comportamento de disparo de um disjuntor termomagnético acionando cargas resistivas. Considere que o disjuntor foi projetado para atender uma corrente nominal de 10 A. Para uma corrente de sobrecarga de 25 A, determine o tempo de atuação do disjuntor.

Para o diagrama Ladder a seguir, determine a expressão booleana equivalente para a saída Q2.

Uma carga de 30 KW está conectada a uma linha de 230 V e apresenta Fator de Potência (FP) 0,5 indutivo. A empresa que fornece energia para os consumidores industriais está exigindo FP = 0,866 indutivo. Determine o valor do banco de capacitor que corrige o fator de potência. A frequência da rede elétrica é de 50 Hz. Considere valor de ? = 3,14.

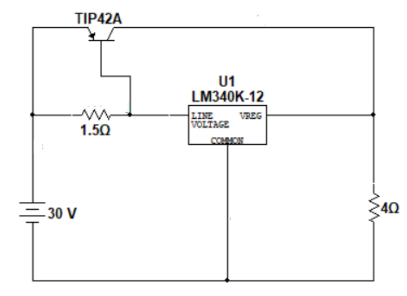

Para o circuito apresentado na imagem a seguir, determine a potência no regulador de tensão. Considere Vbe = 0,8. Considere os valores com duas casas decimais. O regulador tem tensão de 12V.

Determine a tensão de saída Vout para o circuito com AMPOP apresentado na imagem a seguir:
