Questões de Engenharia Elétrica do ano 2023

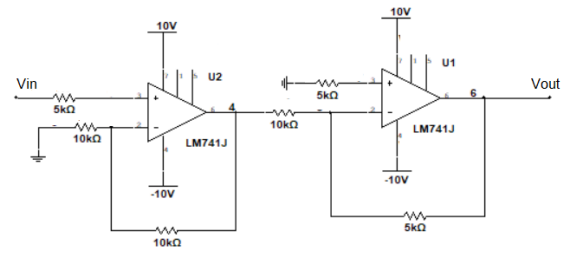

Para o circuito com AMPOP apresentado na imagem a seguir, determine o valor de Vout em relação ao sinal de entrada Vin.

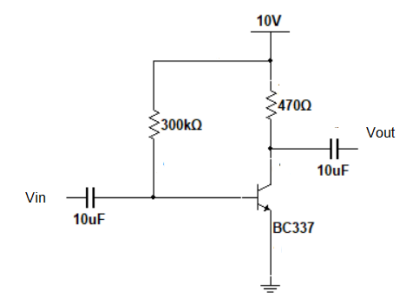

Para o circuito apresentado na imagem a seguir, determine a tensão Vce no transistor. Considere Vbe = 0,7Ve e Hfe = 200. Considere o valor truncado com 2 casas decimais.

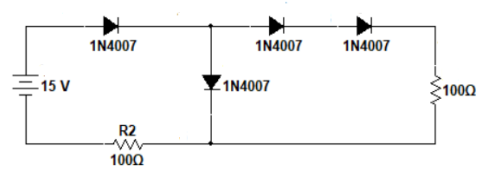

Determine a corrente no resistor R2 do circuito apresentado na imagem a seguir.

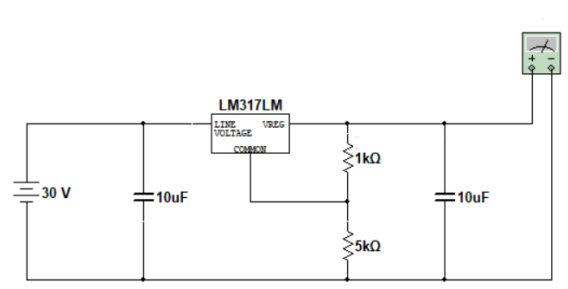

Para o conversor DC-DC linear do circuito apresentado na imagem a seguir, determine a tensão de saída lida pelo voltímetro sabendo que a tensão de referência do regulador é de 1,25V, e que a corrente de polarização é de 50 µA. Considere o valor da tensão truncada com duas casas decimais.

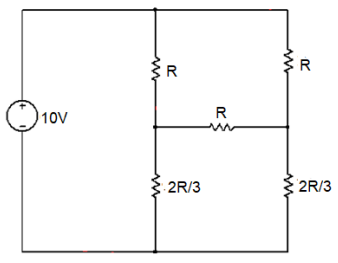

Analise a imagem a seguir. Sabendo que a fonte fornece 1 W, determine o valor de R.
