Questões de Engenharia Elétrica do ano 2017

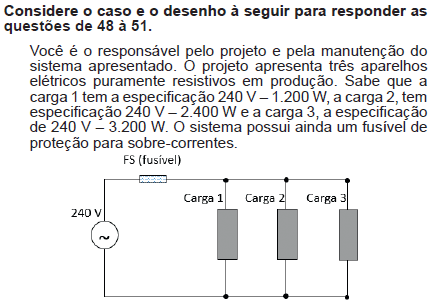

Com base no enunciado, a resistência interna da Carga 3 equivale a:

Sobre o Curto-circuito Trifásico ou Simétrico, considere as afirmativas a seguir.

I. No Curto-circuito Trifásico ou Simétrico, admite-se que todos os condutores da rede são solicitados de modo idêntico e conduzem o mesmo valor eficaz da corrente de curto, e por isso ele é classificado como curto Simétrico.

II. É o tipo que ocorre com maior frequência nos sistemas.

III. Seu cálculo pode ser efetuado por fase, considerando apenas o circuito equivalente de sequência positiva ou sequência direta, sendo indiferente se o curto envolve ou não o condutor neutro (terra).

Está correto o que se afirma em:

Analise as afirmativas abaixo e assinale a alternativa correta. Para a modelagem de situação de curto-circuito em motores, pode-se usar o equivalente de Thévenin no ponto de defeito. O Equivalente de Thévenin pode ser construído a partir de algumas etapas. Considere as etapas a seguir.

I. Determinação da corrente de Thévenin, também chamada de corrente direta. É a corrente vista do ponto onde se deseja reduzir o circuito, e calculada com as fontes de tensão abertas e as fontes de corrente curtocircuitadas.

II. Determinação da impedância de Thévenin, também chamada de resistência ou impedância equivalente. É a impedância vista do ponto onde se deseja reduzir o circuito, e calculada com as fontes de tensão curtocircuitadas e as fontes de corrente abertas.

III. Determinar da tensão de Thévenin, ou tensão de circuito aberto. É a tensão no ponto onde se deseja reduzir o circuito.

Fazem parte da construção do Equivalente de Thévenin:

A figura a seguir ilustra o diagrama esquemático de um gerador de CC cujo campo é autoexcitado; analise-a.

Em relação ao tipo da excitação do campo, assinale a alternativa correspondente.

O diagrama a seguir representa a topologia de um sistema de aterramento de cargas trifásicas.

O esquema do diagrama é do tipo:
