Questões de Engenharia Elétrica do ano 2017

A Figura 3 representa o circuito equivalente de um motor de indução trifásico, em que todas as grandezas são referidas ao estator.

 O motor de indução em questão foi submetido a um ensaio de rotor bloqueado, e os dados obtidos por fase foram: V_b = 25 V, Ib = 5 A e P_b = 75 W, para uma frequência de 60 Hz. Sabendo-se que R₁/R₂ = 2/3 e X₁/X₂ = 1, os valores calculados, em ohms, para R₁ e X₂ são, respectivamente,

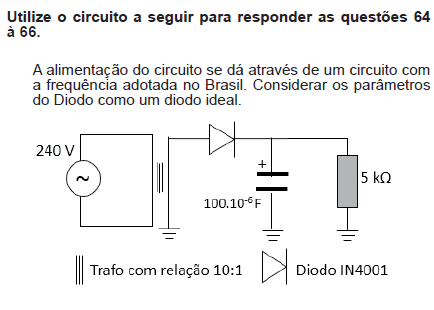

A ondulação na carga equivale a:

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F).

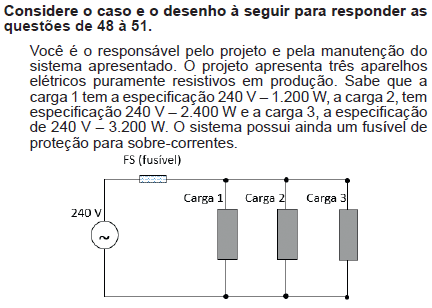

( ) Caso a Carga 1 seja colocada em série com o fusível e as demais Cargas fiquem em sua posição normal no circuito, a resistência da Carga 1 queimará, abrindo o circuito.

( ) Considerando a mesma situação da Carga 1 ligada errada (item I), a corrente total no circuito aumentará.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Quando todos os equipamentos estiverem em operação, o fusível FS tem que estar preparado para suportar a corrente total mais 20 pontos percentuais por margem. Dessa forma, o fusível deve suportar a corrente total de:

Com base no enunciado a corrente que atravessa a Carga 2, quando está em pleno funcionamento, equivale a:
