Questões de Engenharia Elétrica do ano 2016

#Questão 635289 - Engenharia Elétrica, Codificação e Modulação digital, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

Acerca do conceito de comutação em comunicação de dados, assinale a opção correta.

A) O sistema de telefonia fixa comutada utiliza a comutação de circuitos para a realização das chamadas entre os usuários. A principal característica desse tipo de comutação é a configuração de um caminho físico dedicado entre os usuários participantes da ligação telefônica, o que garante que todo o tráfego de voz da ligação passe, ordenadamente, através de uma rota única.

B) Se um comutador de circuitos matricial (ou comutador por espaço) possui quinze entradas e dez saídas, então ele dispõe de vinte e cinco pontos de conexão ou microchaves.

C) O comutador de circuitos matricial multiestágios apresenta apenas uma vantagem em relação ao uso de comutadores sem estágios: a redução do número de microchaves ou pontos de conexão necessários para interconectar os polos de entrada aos polos de saída do sistema.

D) Na comutação por divisão de tempo, os pacotes de dados devem chegar na mesma ordem em que serão enviados aos destinatários.

E) As redes de comunicação de dados utilizam comutação de pacotes para transmitir a informação; nessas redes, não há limites sobre o tamanho das mensagens transmitidas, além de não ocorrer a transmissão de múltiplas mensagens pelo enlace de comunicação.

#Questão 635290 - Engenharia Elétrica, Codificação e Modulação digital, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

A respeito das tecnologias de modulação digitais, assinale a opção correta.

A)

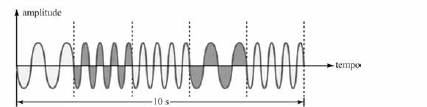

A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-ASK da sequência de bites 10101, se a amplitude igual a 1 corresponde ao bite 0 e a amplitude igual a 2 corresponde ao bite 1.

B)

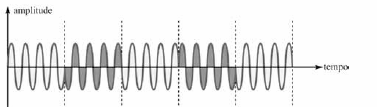

A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-PSK da sequência de bites 01101, se a fase igual a 0º corresponde ao bite 0 e a fase igual a 180º corresponde ao bite 1.

C)

A figura a seguir ilustra corretamente a forma de onda resultante da modulação B-FSK da sequência de bites 10101, se a frequência de 1 Hz corresponde ao bite 0 e frequência de 2 Hz corresponde ao bite 1.

D)

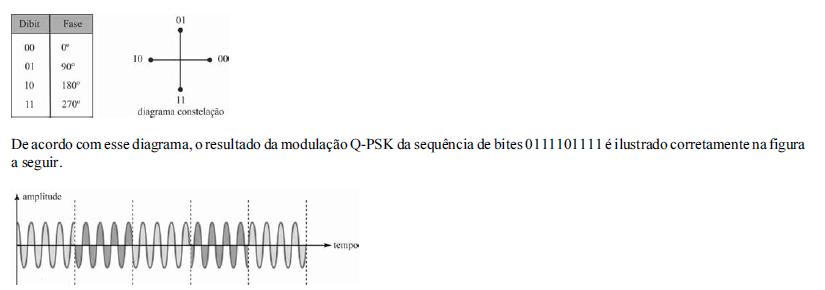

Considere o diagrama constelação a seguir.

E)

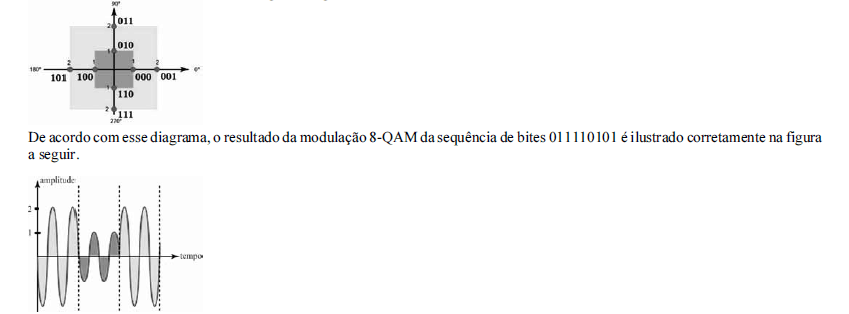

Considere o diagrama constelação na figura a seguir.

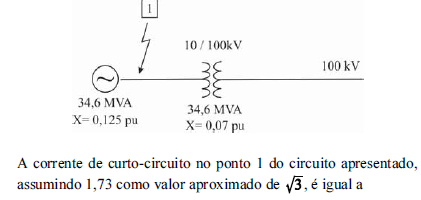

#Questão 635350 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

#Questão 635351 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

#Questão 760072 - Engenharia Elétrica, Amplificadores Operacionais, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Considerando que o amplificador operacional do circuito apresentado seja ideal, assinale a opção correta.

A) No modelo do amplificador operacional ideal, considera-se que a tensão diferencial de entrada é maior que zero e que as correntes de entrada são nulas.

B) O circuito apresentado está na configuração não inversora.

C) Se R₃ e R₁ forem, respectivamente, iguais a 10 kΩ e 100 Ω, então o módulo do ganho do amplificador, ao se desconsiderar a entrada v₂, será igual a 10.

D) Se a entrada v₂ for desconsiderada e o resistor R₁ substituído por um capacitor, o circuito resultante será um amplificador integrador.

E) O circuito apresentado contém um amplificador somador, tendo cada entrada v₁ e v₂ o peso de R₃/R_n, em que n corresponde à entrada.
