Questões sobre Amplificadores Operacionais

#Questão 634886 - Engenharia Elétrica, Amplificadores Operacionais, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Um típico aparelho de som estéreo utilizado em automóveis consiste em um amplificador de áudio e dois alto-falantes, conforme mostrado esquematicamente na figura apresentada. Considerando que o circuito de saída do amplificador de áudio seja modelado por uma fonte de corrente de 450 mA e que cada alto-falante seja representado por uma resistência de 4 Ω, assinale a opção correta.

A) A potência de cada alto-falante é superior a 160 mW.

B) Se um dos alto-falantes for desconectado do amplificador, mantidas as demais condições, a potência do amplificador aumentará em 25%.

C) A tensão nos terminais do amplificador é igual a 1,8 V.

D) A potência do amplificador de áudio é inferior a 400 mW.

E) Se um terceiro alto-falante, idêntico aos outros dois, for conectado na saída do amplificador, mantendo-se as demais condições, a potência do amplificador será reduzida em 50%.

#Questão 760072 - Engenharia Elétrica, Amplificadores Operacionais, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

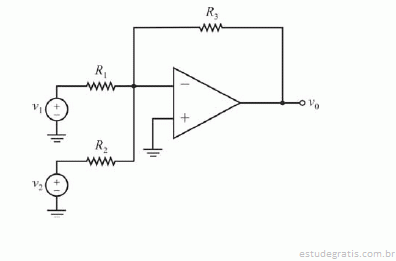

Considerando que o amplificador operacional do circuito apresentado seja ideal, assinale a opção correta.

A) No modelo do amplificador operacional ideal, considera-se que a tensão diferencial de entrada é maior que zero e que as correntes de entrada são nulas.

B) O circuito apresentado está na configuração não inversora.

C) Se R₃ e R₁ forem, respectivamente, iguais a 10 kΩ e 100 Ω, então o módulo do ganho do amplificador, ao se desconsiderar a entrada v₂, será igual a 10.

D) Se a entrada v₂ for desconsiderada e o resistor R₁ substituído por um capacitor, o circuito resultante será um amplificador integrador.

E) O circuito apresentado contém um amplificador somador, tendo cada entrada v₁ e v₂ o peso de R₃/R_n, em que n corresponde à entrada.

#Questão 414466 - Engenharia Elétrica, Amplificadores Operacionais, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Pleno I

#Questão 414468 - Engenharia Elétrica, Amplificadores Operacionais, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Pleno I

#Questão 568381 - Engenharia Elétrica, Amplificadores Operacionais, CESGRANRIO, 2012, Casa da Moeda do Brasil, Técnico Industrial
