Questões de Engenharia Elétrica do ano 2009

Em processamento de sinais, as soluções são normalmente direcionadas para a avaliação e a modificação de sinais, no sentido de deles extrair informações e torná-los mais adequados às aplicações pertinentes. No presente cenário tecnológico, destaca-se a abordagem digital embasada em dispositivos integrados, tais como os DSP (digital signal processor), microcontroladores e FPGA (field programmable gate array). Considerando a área de processamento digital de sinais e suas áreas de interface, julgue os itens que se seguem.

O FPGA é um dispositivo que possibilita a concepção exclusiva de circuitos lógicos combinacionais. Ele consiste em um arranjo de unidades lógicas de natureza configurável, encapsulado em um circuito integrado.

Em processamento de sinais, as soluções são normalmente direcionadas para a avaliação e a modificação de sinais, no sentido de deles extrair informações e torná-los mais adequados às aplicações pertinentes. No presente cenário tecnológico, destaca-se a abordagem digital embasada em dispositivos integrados, tais como os DSP (digital signal processor), microcontroladores e FPGA (field programmable gate array). Considerando a área de processamento digital de sinais e suas áreas de interface, julgue os itens que se seguem.

Diversos aplicativos computacionais, como, por exemplo, o AutoCad, são adotados na programação de microcontroladores, de DSPs e de FPGAs.

Acerca do dimensionamento dos circuitos para motores de indução trifásicos em instalações elétricas de baixa tensão, julgue os itens que se seguem.

Fusíveis do tipo limitador de corrente (diazed e NH) podem oferecer proteção satisfatória para a situação em que o motor tiver o rotor bloqueado.

Considerando que um circuito esteja adequadamente protegido por dispositivo de proteção contra sobrecorrentes, julgue os itens que se seguem, a respeito das condições que esse dispositivo de proteção deve atender. Quando não há no circuito disjuntor diferencial residual, o dispositivo de proteção contra sobrecorrente opera geralmente com tempo elevado para correntes de curtocircuito, às vezes, com tempo superior ao da corrente de sobrecarga.

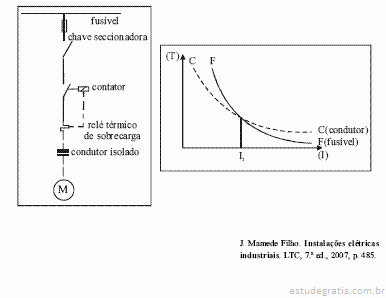

Com base nas figuras acima, que mostram o diagrama unifilar simplificado do circuito que alimenta um motor de indução trifásico e as curvas tempo versus corrente do fusível e condutor, julgue os itens de 57 a 60, acerca dos dispositivos de proteção no circuito.

Os fusíveis interrompem diretamente o circuito, atuando por destruição do seu elemento fusível. Caso os fusíveis sejam especiais, como os do tipo diazed ou NH, os elementos fusíveis serão recuperáveis, passíveis, então, de ser reaproveitados.
