Questões de Engenharia Elétrica

Em relação aos sistemas de condicionamento de ar, julgue os itens que se seguem.

Em sistemas de expansão direta, tipicamente a carga térmica a ser dissipada do ar ambiente é transferida para um fluido refrigerante em vaporização no interior de uma serpentina aletada.

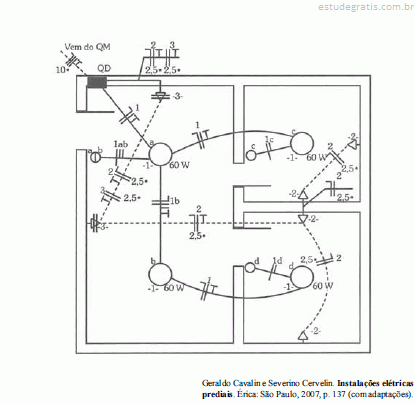

A figura acima mostra uma proposta de planta baixa para uma instalação elétrica residencial que passará por reforma. Com base nos dados dessa figura, julgue os itens que se seguem.

Embora pertencentes a um mesmo circuito de iluminação na instalação, os pontos de luz a e b são comandados de dois lugares diferentes da residência, cada um instalado de forma individual, conforme o local onde está localizado o ponto de luz.

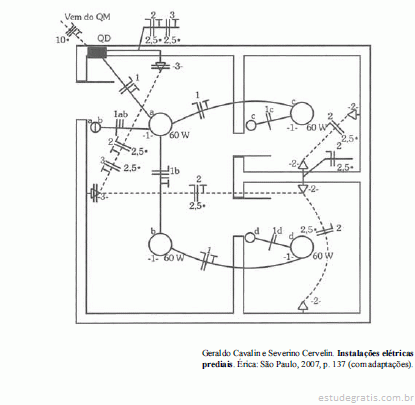

A figura acima mostra uma proposta de planta baixa para uma instalação elétrica residencial que passará por reforma. Com base nos dados dessa figura, julgue os itens que se seguem.

As lâmpadas indicadas na planta são todas do tipo fluorescente.

A respeito de instalações elétricas de baixa tensão, julgue os itens subsequentes.

Alguns dos critérios de dimensionamento de condutores incluem seção mínima, capacidade de condução de corrente e queda de tensão máxima admissível, sendo esta limitada a 20% em regime permanente.

A respeito de instalações elétricas de baixa tensão, julgue os itens subsequentes.

Os condutores neutro e de proteção podem ser compartilhados, entretanto essa configuração prejudica o funcionamento de dispositivos de proteção do tipo diferencial-residual.
