Questões sobre Antenas

Julgue os itens a seguir, referentes a antenas e propagação.

Uma antena dipolo com 5 m de comprimento que opera na freqüência de 4 MHz terá largura de banda de meia potência duas vezes maior que no caso de ela operar em 2 MHz.

 Cornetas são antenas extremamente populares na faixa de microondas, principalmente em freqüências superiores de 1 GHz. Considerando a antena corneta ilustrada na figura acima e considerando, ainda, que TE 10 é o modo de propagação no guia de ondas retangular que alimenta a antena, com a> b, julgue os itens que se seguem.

Considerando a na direção horizontal e b, na vertical, então a largura de feixe de 3 dB é maior no plano horizontal que no plano vertical.

O ganho de uma antena parabólica é função:

A antena dipolo é uma das estrutura s ma is simples utilizadas em sistemas de radiocomunicação para transmitir ou receber ondas eletromagnéticas. Algumas variações físicas do dipolo elementar são usadas para alterar características elétricas como impedância de entrada e diagrama de radiação. Acerca da antena dipolo e de suas variações, julgue os itens subseqüentes.

Considere a seguinte situação hipotética.

Um equipamento de recepção que opera na faix a de VHF deve ser cone c tado a uma antena dipolo por meio de uma linha de transmissão de fios paralelos, com perdas desprezíveis e com impedância característica igual a 600 Ω. A impedância de entrada do dipolo na freqüência de operação do receptor é igual a 73 S.

Nessa s itua ç ão, a conexão direta da antena com a linha de transmissão resultará um coeficiente de onda estacionária (COE) superior a 8 na linha, devido ao descasamento de impedância. Um valor de COE inferior a 2,5 poderia ser obtido utilizando-se uma antena na configuração dipolo dobrado, projetado para a mesma freqüência de operação do dipolo simples, sem sistema de casamento de impedância.

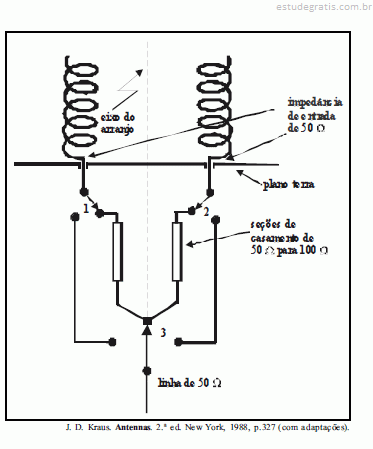

A antena helicoidal apresenta características elétricas que a tornam conveniente para uso em ampla faixa de freqüência e serviços de radiocomunicação. A figura acima mos tra um arranjo de duas antenas helicoidais no modo axial. Considerando essa figura, julgue o item seguinte.
