Questões de Engenharia de Telecomunicações da Banca não informada

A antena dipolo é uma das estrutura s ma is simples utilizadas em sistemas de radiocomunicação para transmitir ou receber ondas eletromagnéticas. Algumas variações físicas do dipolo elementar são usadas para alterar características elétricas como impedância de entrada e diagrama de radiação. Acerca da antena dipolo e de suas variações, julgue os itens subseqüentes.

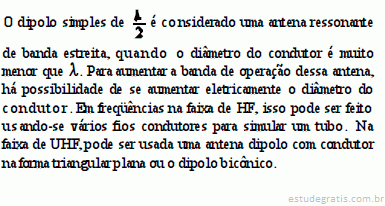

A antena dipolo é uma das estrutura s ma is simples utilizadas em sistemas de radiocomunicação para transmitir ou receber ondas eletromagnéticas. Algumas variações físicas do dipolo elementar são usadas para alterar características elétricas como impedância de entrada e diagrama de radiação. Acerca da antena dipolo e de suas variações, julgue os itens subseqüentes.

Dois satélites S1 e S2 pertencem, respectivamente, a um sistema LEO (low earth orbit) e a um sis tema GEO (geostationary earth orbit). O satélite S1 está a 1.000 km de altitude e descreve órbita inclinada com relação ao plano do equador. Cada satélite possui um único transponder e , dentro de sua área de cobertura, garante valor máximo de densidade de potência de –120 dBW/m2 no ponto da superfície terrestre correspondente à sua projeção ortogonal, que coincide com a direção de máxima radiação da antena transmissora. Os dois s a té lite s operam com a mesma potência de transmissão.

Considerando essa situação hipotética e que a órbita geoestacionária está a 36.000 km de altitude, julgue os itens seguintes.

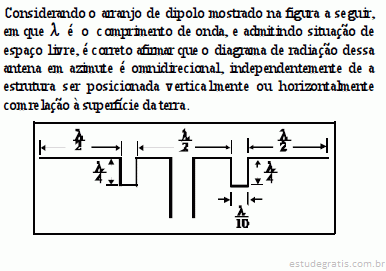

A antena dipolo é uma das estrutura s ma is simples utilizadas em sistemas de radiocomunicação para transmitir ou receber ondas eletromagnéticas. Algumas variações físicas do dipolo elementar são usadas para alterar características elétricas como impedância de entrada e diagrama de radiação. Acerca da antena dipolo e de suas variações, julgue os itens subseqüentes.

Considere a seguinte situação hipotética.

Um equipamento de recepção que opera na faix a de VHF deve ser cone c tado a uma antena dipolo por meio de uma linha de transmissão de fios paralelos, com perdas desprezíveis e com impedância característica igual a 600 Ω. A impedância de entrada do dipolo na freqüência de operação do receptor é igual a 73 S.

Nessa s itua ç ão, a conexão direta da antena com a linha de transmissão resultará um coeficiente de onda estacionária (COE) superior a 8 na linha, devido ao descasamento de impedância. Um valor de COE inferior a 2,5 poderia ser obtido utilizando-se uma antena na configuração dipolo dobrado, projetado para a mesma freqüência de operação do dipolo simples, sem sistema de casamento de impedância.
