Questões sobre Antenas

Uma antena Corneta Piramidal é construída a partir de um guia de onda retangular com dimensões transversais denominadas de “a” e “b”, sendo a > b. A abertura final é obtida pelo prolongamento dessas dimensões e denominadas de “a1” e “b1”. Sobre essa antena, analise as afirmativas a seguir:

 I. O ganho desejado da antena irá definir a sua abertura “a1” e “b1” e o comprimento total da parte piramidal.

II. A polarização da antena é linear, sendo o vetor campo elétrico perpendicular à parede “a1” da antena.

III. A alimentação da antena pode ser feita com um cabo coaxial, com a terminação colocada centralizada na parede “a” do guia de onda e afastada lg/4 da parte fechada do guia de onda

As afirmativas CORRETAS são:

Com relação aos sistemas de comunicação sem fio, como os móveis, os via satélites e os de micro-ondas, julgue os itens a seguir. Sistemas de comunicações que utilizam frequências diferentes devem contar com antenas de tamanho diferentes. Por exemplo, sistemas em UHF (ultra high frequency) requerem, de modo geral, antenas de menor tamanho que sistemas VHF (very high frequency).

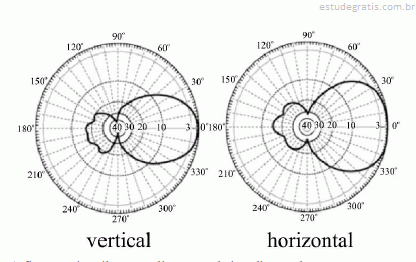

A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.

A figura acima ilustra o diagrama de irradiação de uma antena com ganho de 10 dBi, utilizada em um transmissor de um sistema de comunicações sem fio. Acerca desse sistema, julgue os seguintes itens.

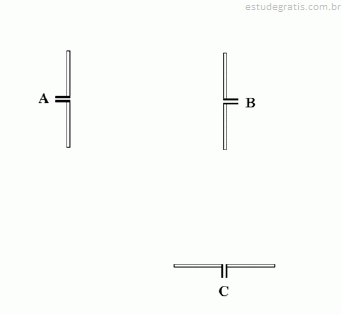

A figura acima ilustra três antenas dipolos de meia onda, situadas no mesmo plano e que operam no espaço livre. As distâncias entre as antenas são suficientes para considerar que todas estão operando em campo distante. Com base nessas informações, julgue os itens a seguir.
