Uma trincheira de vedação, dimensionada pela Lei de Darcy, consiste em uma escavação na fundação e nas ombreiras de uma barragem, preenchida com material argiloso. O fluxo d'água é interceptado, diminuindo a vazão e as cargas hidráulicas a jusante. Caso o material de preenchimento da trincheira seja consideravelmente menos permeável que o da fundação, observa-se o seguinte fenômeno com relação à perda de carga pela trincheira:

Uma onda de cheia que passa através de um reservatório sofre distorções na sua configuração pela ação de diversas forças envolvidas no processo de deslocamento e distribuição da água. Por isso a efluência do sistema difere da afluência como, por exemplo, em um reservatório onde a água é liberada lentamente através de tubulações que acionam as turbinas e através de vertedores controlados ou não. O aspecto em que a efluência difere da afluência neste sistema é:

O tubo de PITOT, ou pitômetro, é um aparelho destinado à medição das velocidades, que pode ser empregado para determinar a distribuição das velocidades no interior da canalização e, através destas, a respectiva vazão. O emprego do tubo de PITOT consiste em determinar a velocidade de diferentes filetes líquidos para calcular:

No programa AutoCAD® da AutoDesk®, quando no modo de espaço do modelo estamos trabalhando em uma escala de 1:1, ao passarmos para o modo de espaço do papel, desejando uma representação em escala 1:2000, devemos neste modo efetuar um comando de escala de zoom "zoom scale" e entrar com o seguinte comando no prompt da barra de comandos, antes de dar o comando "Enter":

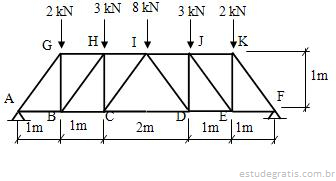

A treliça de madeira da figura a seguir está recebendo as cargas aplicadas nos nós superiores.

Os esforços axiais nas barras CD e HI da treliça são:
