Questões de Engenharia Civil da NCE

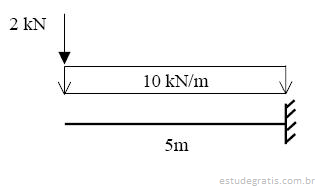

A viga em balanço da figura está submetida a um carregamento uniformemente distribuído de 10kN/m e a uma carga concentrada de 2kN na extremidade.

O momento fletor máximo atuante nesta viga vale:

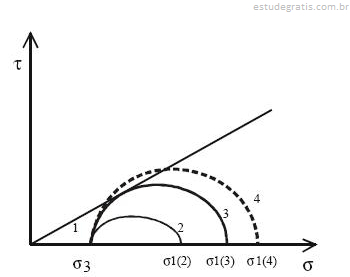

Considere os quatro estados de tensões associados a um ponto na figura abaixo em relação a envoltória:

Considerando que o círculo 3 tangencia a envoltória, assinale a alternativa que contém somente estados em que a tensão cisalhante no plano de ruptura é menor do que a resistência ao cisalhamento do solo.

Em uma carta topográfica do IBGE, em escala 1:50.000, foi feita uma leitura de 8cm. Esta grandeza corresponde em campo a uma distância, em quilômetros, de:

A sapata de base quadrada (2mx2m) mostrada na figura foi projetada para suportar uma carga centrada de 1.200 kN de um pilar quadrado (0,4mx0,4m). A reação do solo, considerada uniformemente distribuída, é igual a 300 kN/m².

O momento fletor total na sapata na seção transversal S na face do pilar será:

Com relação à compactação dos solos observamos que:

I - Uma maior aproximação e entrosamento das partículas, ocasionando aumento da coesão e do atrito interno e, em conseqüência, da resistência ao cisalhamento.

 II - Através do aumento da resistência ao cisalhamento se obtém uma maior capacidade de suporte.

III - Com a redução do volume de vazios, a capacidade de absorção de água e a possibilidade de haver percolação diminuem substancialmente, tornando o solo mais estável.

 IV - Abaixo da umidade ótima, à medida que se aumenta o teor de umidade de um solo e em seguida o compacta, verifica-se um aumento da massa específica aparente.

 V - Solos compactados na umidade ótima e com massa específica aparente máxima adquirem a maior resistência e a maior estabilidade.

São corretas as afirmativas:
