Um engenheiro foi encarregado de projetar o sistema de abastecimento de água de uma comunidade seguindo o esquema apresentado a seguir.


Nos estudos de concepção ficou definido que o consumo per capita seria de 250 L/(hab.dia); que o coeficiente do dia de maior consumo K1 seria de 1,2; que o coeficiente da hora de maior consumo K2 seria de 1,5 e que o alcance seria o ano de 2035. Observe os dados dos censos da localidade na tabela a seguir.

Após projetar a população pelo método aritmético para o alcance concebido, o engenheiro calculou a vazão de projeto para a adutora do trecho III em:

A figura mostra um permeâmetro de nível constante onde a água percola por um meio permeável.


A partir da observação da figura, considerando as cargas total, altimétrica e piezométrica, é correto afirmar que:

Na figura, o peso específico da água ? é de 9.790 N/m³ , o peso específico do mercúrio é de 133.100 N/m³ , o peso específico do ar é de 12 N/m³ e a densidade do óleo é de 0,85.


A pressão no ponto A é

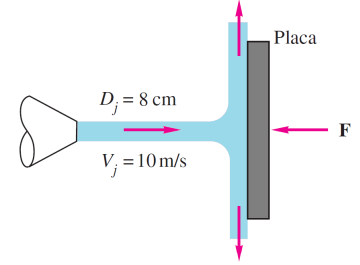

Na figura, o jato d’água atinge a placa na direção normal e se divide uniformemente para cima e para baixo paralelamente à placa. A massa específica da água ? é de 998 kg/m³ .


Desprezando a influência da gravidade e os efeitos de atrito, calcule a força F, em newtons, necessária para manter a placa fixa.
Dica: Use a conservação da quantidade de movimento.

A norma DNIT 184/2018 – ME estabelece os procedimentos de ensaio uniaxial de carga repetida para determinação da resistência à deformação permanente em misturas asfálticas. Segundo essa norma, a deformação permanente (?_p) pode ser expressa pelo modelo de Francken, em função do número de ciclos N, sendo A, B, C e D constantes:

?_p = AN^B + C(e^DN – 1)
Durante um ensaio em um corpo de prova asfáltico, foram encontrados os seguintes valores das constantes do modelo:
A = 500
B = 0,5
C = 1000
D = 0,01

Utilizando a tabela auxiliar acima, é possível afirmar que o número de fluxo (Flow Number) está compreendido entre os ciclos:
