Questões de Engenharia Civil da COTEC

Um arquiteto foi contratado para a execução de um projeto arquitetônico para uma galeria de lojas, em uma cidade em questão. Foi apresentado a ele o projeto com a planta de locação do terreno, em uma prancha no formato A1 (imagem abaixo). O terreno se encontra em uma esquina e possui as dimensões de frente de 72,00 metros em uma rua e 49,00 metros em outra. Ele está representado no projeto usando a escala 1:125. Sabendo as dimensões informadas acima e a escala, calcule o tamanho que as frentes do terreno medirão na prancha após impressão, em centímetros. E, sabendo também que a dimensão de uma folha A4 é de 210,25 X 297 mm, informe o tamanho dos lados da folha A1, na qual será impressa o projeto.

Uma técnica comum para detecção de tipos e características de solo utiliza a sondagem SPT. A partir desse ensaio, padronizado pela NBR 6484:2001, assinale a alternativa que melhor traduz a nomenclatura do teste e detalha os procedimentos realizados.

A norma NBR 6118:2014 estabelece os parâmetros e procedimentos necessários para o dimensionamento de uma estrutura de concreto armado. Tratando-se especificamente dos pilares, classifique como verdadeiras (V) ou falsas (F) as afirmativas a seguir:
( ) O menor lado de um pilar deve possuir a dimensão mínima de 14 cm, sem a utilização de um coeficiente adicional. ( ) A máxima armadura permitida em pilares é igual a 8% da área da seção transversal, considerando inclusive a sobreposição de barras nas regiões de emenda. ( ) Em qualquer caso, não se permitem pilares com seção transversal de área inferior a 320 cm², sendo essa a menor área admitida. ( ) O diâmetro das barras longitudinais não pode ser inferior a 10,0 mm. ( ) Pilares são elementos lineares de eixo reto, usualmente dispostos na vertical, em que as forças normais de compressão são predominantes.
Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

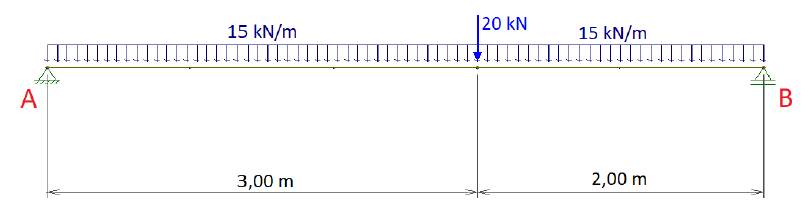

Ao analisar a estrutura abaixo, defina os valores de momento máximo em kN.m e as reações de apoio em A e B em kN.

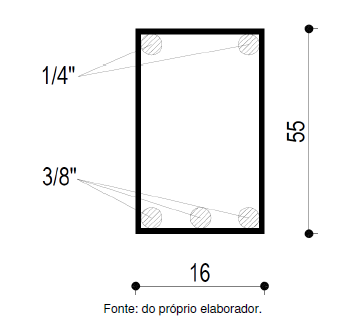

Um engenheiro civil foi contratado para a execução do cálculo estrutural de concreto armado, para uma residência unifamiliar. Proveniente desse projeto, separou-se uma viga, para realizar uma análise. A viga possui uma seção transversal de 16 cm X 55 cm, e a seguinte disposição de barras longitudinais.

Baseando-se na NBR6118:2014 e na NBR 7480:2007, a área da seção transversal da viga (A) e a área da seção transversal da armadura longitudinal (As + As’), em cm², é, respectivamente:
