Questões sobre Projetos Elétricos

No que se refere a projetos de obras civis, inclusive os arquitetônicos e estruturais (concreto, aço e madeira), julgue os próximos itens. Em instalações elétricas com correntes de até 10 A, pode-se especificar um mesmo circuito para a alimentação de pontos de iluminação e pontos de tomadas, exceto aquelas destinadas a equipamentos como chuveiro elétrico, por exemplo.

Os projetos complementares podem conter a descrição dos sistemas de detecção e alarme de incêndio, dos sistemas de proteção contra incêndio e das saídas de emergência. Considerando as normas referentes aos projetos complementares, julgue os itens a seguir. No projeto de sistema de proteção contra incêndio em instalações elétricas que contém equipamentos energizados, é proibida a opção pelo agente extintor do tipo espuma, pois esse agente é condutor de corrente elétrica.

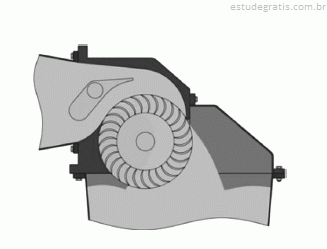

No levantamento de campo para a construção de uma pequena central hidrelétrica (PCH), verificou-se, no local de construção, a altura de queda de 12 m e vazão de 250 L/s. Para essa PCH, foi projetada uma turbina em que há um injetor provido de uma aleta diretriz encarregada de regular o fluxo de água que ingressa na turbina regulada automaticamente por um servomotor hidráulico, conforme esquema a seguir. A turbina tem um número limitado de componentes, projeto simples e baixo custo de manutenção.

Nessa situação hipotética, o equipamento projetado é denominado turbina

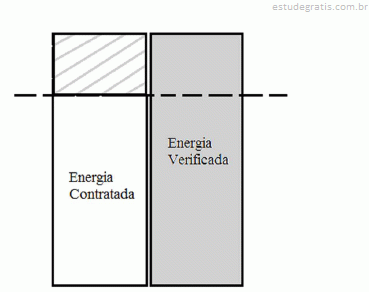

O processo de comercialização de energia elétrica ocorre de acordo com os parâmetros estabelecidos pela legislação. Observe a figura a seguir.

A região hachurada na figura representa a diferença entre a Energia Verificada e a Energia Contratada que é liquidada no mercado de curto prazo, denominado:
