Questões sobre Projeto e Execução de Barragens

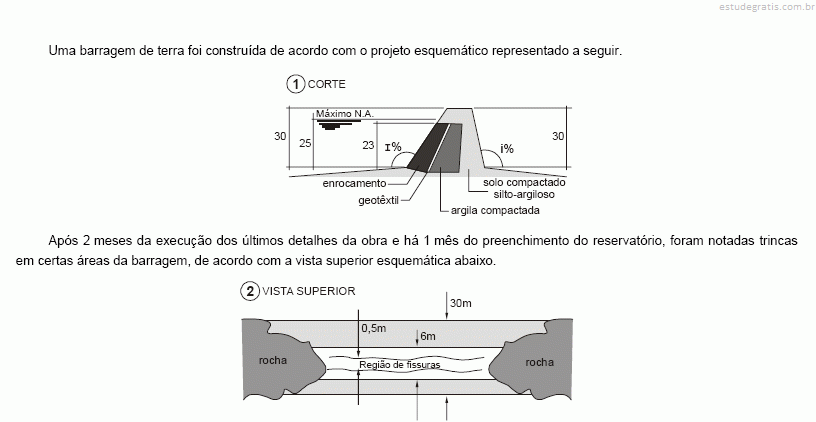

Atenção: Para responder às questões de números 52 e 53 utilize as informações a seguir.

Em relação ao corte (1) indicado é correto afirmar que

Uma barragem é uma estrutura construída transversalmente à direção de escoamento de um curso de água destinada à criação de um reservatório artificial. Julgue os seguintes itens, acerca dos diversos tipos de barragens, suas características e aplicações.

No caso de a fundação ser de rocha sã e situada a considerável profundidade da superfície do terreno, é mais adequado e econômico construir uma barragem de concreto (barragem de gravidade).

No projeto de uma barragem, o elemento que permite a passagem da água a jusante é identificado como extravasor, compreendido como o conjunto composto de cinco estruturas básicas: o canal de aproximação; a estrutura de controle; a estrutura de condução; a estrutura de dissipação; e o canal de restituição. Em relação a esses componentes, julgue os itens a seguir.

O canal de aproximação deve ser construído de forma a conduzir a água desde o reservatório até a estrutura de controle, com a maior velocidade possível, sem gerar erosão, para aumentar o potencial hidráulico do empreendimento.

As barragens são estruturas destinadas ao armazenamento de água para diversas finalidades, e, conforme as características do local onde serão construídas, do volume de água a ser armazenado e da própria finalidade, distintos são os tipos que podem ser adotados. Em relação aos diversos tipos de barragens, julgue os itens subsequentes.

As barragens de terra devem ser construídas com solos de granulometria fina e grossa, e de baixa permeabilidade, por meio da compactação do solo. Essas estruturas transmitem grandes esforços para a fundação.

Basicamente, uma usina hidrelétrica compõe-se das seguintes partes: barragem, sistemas de captação e adução de água, casa de força e sistema de restituição de água ao leito natural do rio. Com relação à casa de força, ou, mais especificamente, às turbinas, julgue os próximos itens.

A turbina Turgo, que é uma máquina de ação na qual a incidência do jato d'água é lateral, pode operar com vazões relativamente grandes, mas tem sua aplicação limitada a pequenas quedas (inferiores a 10 m).
