Questões de Engenharia Civil do ano 2016

O valor inicial do contrato para a reforma das instalações elétricas de determinado prédio público foi orçado em R$ 180.000,00. A data-base do orçamento foi definida para 11/2015 e a previsão de duração da obra era de 15 meses. A ordem de serviço foi emitida em 15/1/2016.

Considerando a situação apresentada, julgue os itens que se seguem.

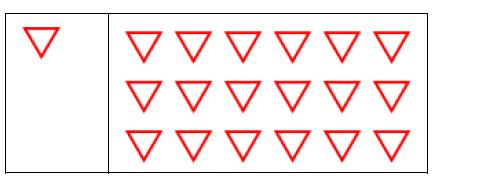

A figura abaixo mostra na parte esquerda um desenho elaborado no Software Autocad.

O comando que, executado uma única vez, transforma a figura da parte esquerda na figura da parte direita é:

Obs: esse comando cria múltiplas cópias de uma ou mais entidades.

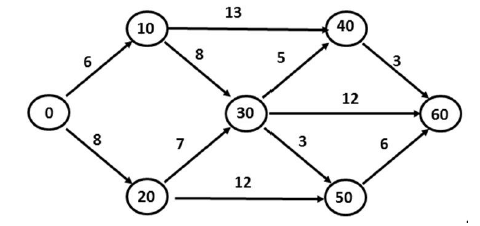

Observe a rede PERT-CPM da figura abaixo, instrumento muito usado no acompanhamento da execução física de obras e serviços de engenharia. Nesse caso, a obra se inicia em 0 e termina em 60.

Na rede as atividades, representadas por setas, possuem duração em dias corridos (número acima da seta). Os círculos mostram as incidências de início e término das atividades.

O caminho crítico da rede é:

Em uma obra de terraplenagem o transporte de material da caixa de empréstimo para o aterro do corpo da estrada será realizado por caminhões de mesma capacidade.

O volume total a ser escavado na área de empréstimo (corte) é de 12.000 m³, o percentual de empolamento é de 20%, e o grau de compactabilidade ou contração entre o material na jazida e o material compactado no aterro após o serviço de ECT é de 0,80. Se para execução do serviço estão disponíveis 25 caminhões de 16 m³, cada caminhão fará o seguinte número de viagens:

Em sua função primordial, a drenagem de uma rodovia deve eliminar a água que, sob qualquer forma, atinge o corpo da estrada, captando-a e conduzindo-a para locais em que menos afete a segurança e a durabilidade da via.

A figura abaixo apresenta os dispositivos de drenagem superficial que visam à proteção do corpo da estrada em um trecho em meia encosta.

A valeta de proteção de cortes, que têm como objetivo interceptar as águas que escorrem pelo terreno natural a montante, impedindo-as de atingir o talude e de eventualmente comprometer a estabilidade do corpo da estrada, está indicada no item:
