Listagem de Questões de Desenho Industrial da UFPR

#Questão 226412 - Desenho Industrial, Geral, UFPR, 2011, COPEL/PR, Desenhista I

A ferramenta OSNAP do AutoCAD serve para melhorar a precisão do traçado de entidades.

A sequência de funções OSNAP ilustradas acima é, respectivamente:

#Questão 226414 - Desenho Industrial, Geral, UFPR, 2011, COPEL/PR, Desenhista I

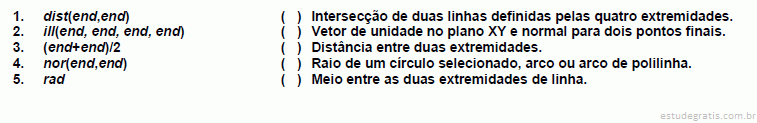

Com relação aos comandos do AutoCAD, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

#Questão 226416 - Desenho Industrial, Geral, UFPR, 2011, COPEL/PR, Desenhista I

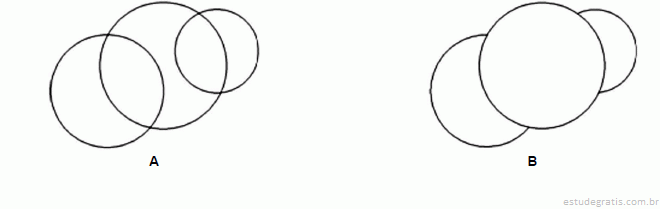

Considere as figuras abaixo:

A B Para transformar a figura A na figura B, utilizamos o seguinte comando do AutoCAD:

#Questão 226418 - Desenho Industrial, Geral, UFPR, 2011, COPEL/PR, Desenhista I

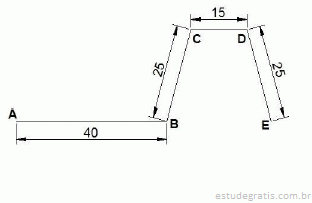

Para desenhar as linhas ao lado a partir do ponto A até chegar ao ponto D, foram usados os seguintes comandos de linha do AutoCAD com coordenadas polares: Command: _line Specify first point:

0,0 Specify next point or [Undo]: 40 < 0o Specify next point or [Undo]: 25 < 75o Specify next point or [Close/Undo]: 15 < 0o

Considerando os ângulos C e D iguais, o ponto E pode ser encontrado com o seguinte comando:

#Questão 226419 - Desenho Industrial, Geral, UFPR, 2011, COPEL/PR, Desenhista I

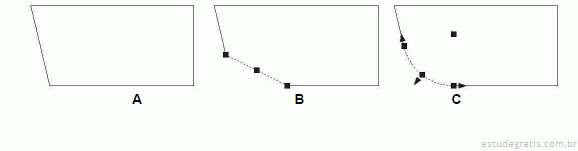

O trapézio da figura A foi transformado através de comandos do AutoCAD nas figuras B e C.

Os comandos utilizados nessas transformações são, respectivamente:
