Questões de Desenho Industrial da UFPR

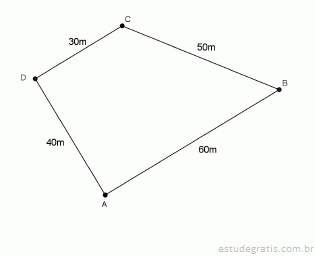

As dimensões de um terreno de forma trapezoidal estão indicadas na figura abaixo. Sabendo que o ângulo formado pelos segmentos de reta AD e DC é reto, calcule a área da figura ABCD.

Segundo as normas da ABNT (Associação Brasileira de Normas Técnicas), é correto afirmar:

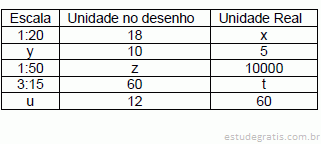

Considere a seguinte tabela:

Assinale a alternativa que completa os valores de acordo com a escala indicada, ou o valor da escala

Considere a perspectiva a seguir, sabendo que a seta indica a vista frontal do objeto:

Assinale a alternativa que contém a sequência correta das vistas correspondentes do objeto, da esquerda para a direita.

Com relação a altimetria, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O levantamento altimétrico é o levantamento da medida do perímetro do terreno.

( ) O geoide é a forma que mais se aproxima do formato real da Terra.

( ) A altimetria consiste no levantamento topográfico de pontos necessários para representar a superfície em um sistema de coordenadas bidimensional (X, Y).

( ) Superfície topográfica é a forma verdadeira da Terra com suas montanhas, vales, oceanos e outras incontáveis saliências e reentrâncias geográficas.

( ) A posição altimétrica ou relevo é determinada por curvas de nível com cotas referenciadas a partir do nível do mar.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
